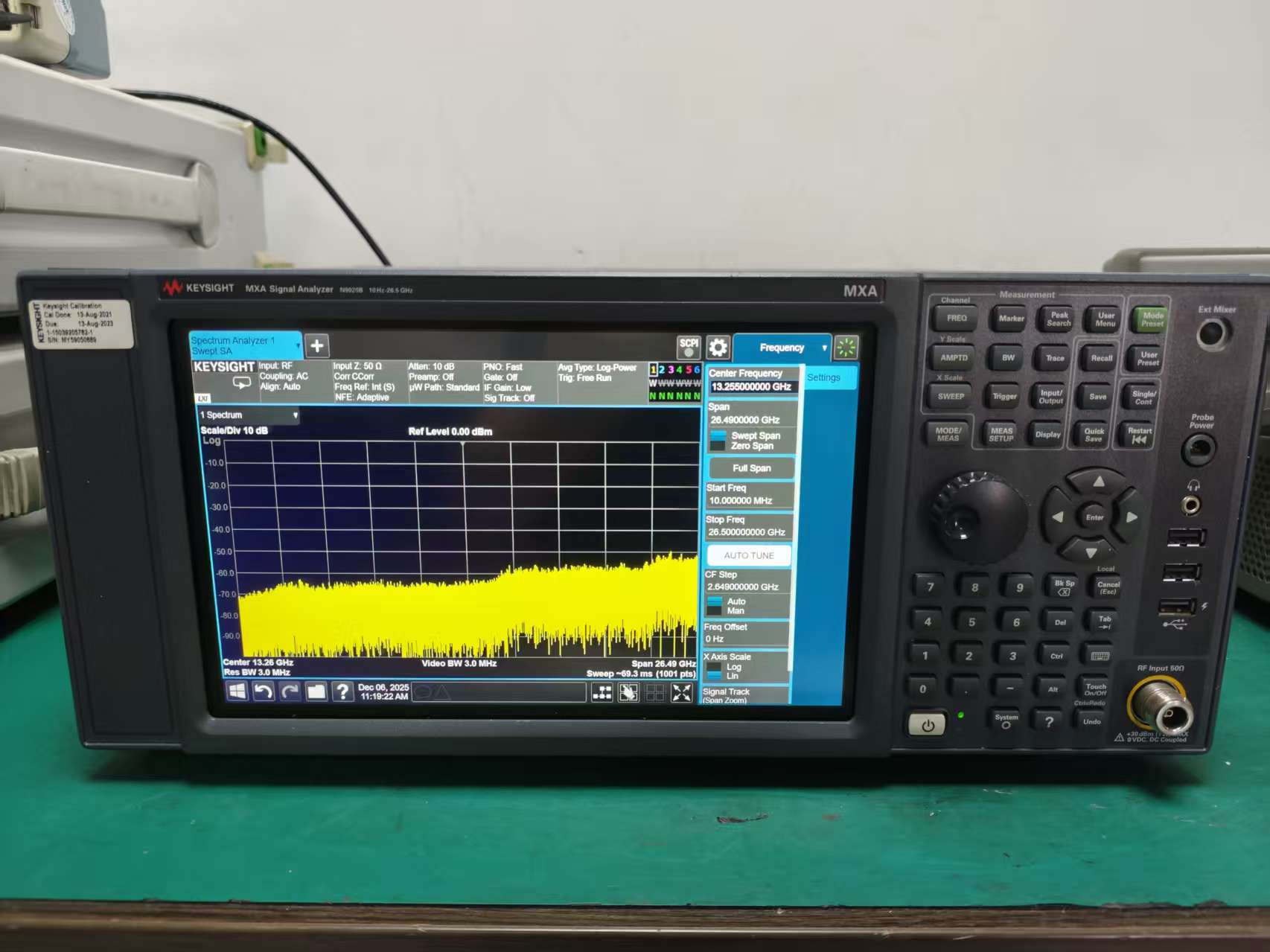

是德 N9020B 是 X 系列 MXA 信號分析儀，集頻譜 / 矢量 / 實時分析于一體，標準頻率 10Hz–26.5GHz（可選至 50GHz），最大分析帶寬 160MHz，適配 5G NR/WLAN/ 藍牙等多制式射頻研發與產線測試，核心優勢是實時捕獲瞬態信號、硬件加速功率測量與高精度 EVM 解調，廣泛用于無線通信、航空航天與半導體領域。
核心定位與用途
N9020B 是面向復雜射頻信號的全能分析平臺，核心用于 5G NR Sub?6GHz / 毫米波、LTE?A、WLAN 802.11ax、藍牙 5.3 等制式的發射機（功率、EVM、頻譜模板）與接收機（靈敏度、雜散）測量，適配芯片 / 終端 / 元器件的研發調試、產線批量校準、運營商認證與 EMI 預兼容測試，替代傳統 “頻譜儀 + 矢量信號分析儀 + 實時分析儀” 組合，兼顧高精度與測試效率，支持 PathWave 89600 VSA 軟件深度解調，適配多技術融合場景。
核心特性與優勢
- 全場景信號捕獲
- 實時頻譜分析（RTSA）：最大 160MHz 實時帶寬，DPX 數字熒光顯示，對 3.57μs 信號 100% 截獲，支持脈沖 / 碼型 / 功率觸發，快速定位瞬態 / 偶發信號（如 5G 脈沖、WLAN 突發）。
- 硬件加速測量：一鍵功率分析、快速峰值搜索與掃描，縮短產線測試周期；內置數字中頻（IF）處理，RBW 低至 1Hz，適配微弱信號檢測。
- 多制式深度解調
- 兼容 89600 VSA 軟件，支持 5G NR（FR1/FR2）、LTE?A（CA/MIMO）、WLAN 802.11ax（160MHz）、藍牙 5.3 等解調，EVM 精度低至 0.3%（?50dB 輸入），滿足協議一致性要求。
- 混頻器擴展至 1.1THz，適配毫米波雷達、衛星通信等高頻應用，保護設備投資。
- 高精度射頻性能
- 顯示平均噪聲電平（DANL）低至?166dBm（1GHz，前置放大器開），相位噪聲?114dBc/Hz（1GHz，10kHz 頻偏），三階截獲點（TOI）達 + 20dBm，動態范圍 > 116dB，保障微弱信號與雜散分析精度。
- 幅度精度 ±0.23dB，支持功率、CCDF、鄰道泄漏比（ACLR）等關鍵指標精確測量。
- 易用與自動化
- 多點觸控界面，支持自定義測量模板與報告生成；兼容 SCPI/.NET/Python 腳本，適配遠程控制與 ATS 自動化系統。
- 模塊化選件擴展，按需升級頻率（至 50GHz）、實時帶寬（85/125/160MHz）與解調功能，降低初期投入。
關鍵技術參數（典型配置）
| 參數 | 指標 | 備注 |
| 頻率范圍 | 10Hz–26.5GHz（標準）；可選 32/44/50GHz；混頻器至 1.1THz | N9020B?526（26.5GHz）、?550（50GHz）選件 |
| 分析帶寬 | 25MHz（標配）；可選 40/85/125/160MHz | 實時帶寬最高 160MHz |
| 射頻功率 | 輸入：?130 至 + 30dBm（典型） | 適配高 / 低功率信號測量 |
| 相位噪聲 | ?114dBc/Hz（1GHz，10kHz 頻偏） | 高精度信號源同步測試 |
| DANL | ?166dBm（1GHz，前置放大器開，RBW=1Hz） | 微弱信號檢測能力 |
| TOI | +20dBm（典型） | 無失真分析交調產物 |
| EVM 精度 | 低至 0.3%（?50dB 輸入，5G NR 解調） | 協議一致性測試核心指標 |
| 接口 | 射頻 N 型、LAN、USB、GPIB、觸發輸入 / 輸出 | 支持遠程控制與同步測量 |
| 尺寸 / 重量 | 426×221×483mm（19 英寸 4U），約 30kg | 機架安裝，適配實驗室與產線 |
| 電源 | 100–240V AC，50/60Hz | 全球通用供電 |
應用場景
- 研發調試：5G / 毫米波芯片射頻參數優化，WLAN 802.11ax 160MHz 帶寬 EVM 調試，衛星通信高頻信號雜散分析，實時捕獲瞬態故障（如電源紋波、時鐘諧波）。
- 產線批量檢測：手機 / 模組 / 路由器射頻校準、功率 / EVM/ACLR 批量測試，硬件加速縮短周期，自動判定保障出貨質量。
- 認證與預兼容：運營商 5G NR/LTE 入網一致性測試，EMI 預兼容掃描（搭配近場探頭），適配 3GPP/CTIA/ETSI 標準。
- 航空航天與國防：雷達信號分析、衛星通信鏈路測試、電子對抗（ECM）信號捕獲，混頻器擴展至 1.1THz 適配高頻應用。
