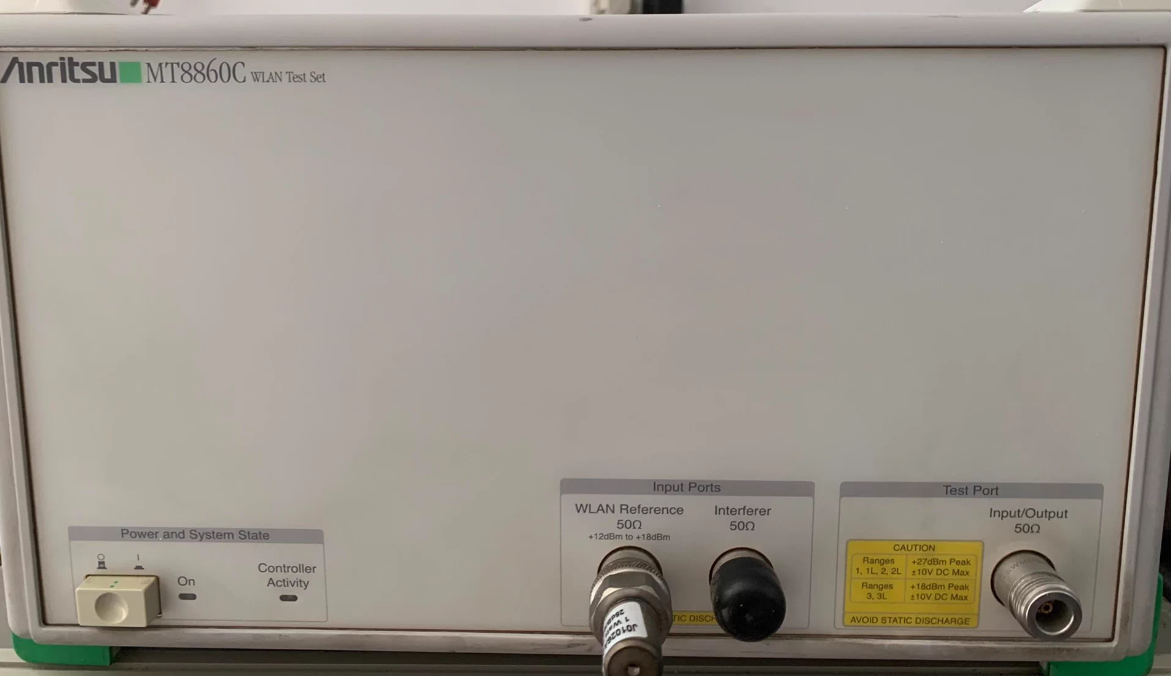

安立MT8860C WLAN測試儀
安立MT8860C WLAN測試儀
安立 MT8860C 是集成式 WLAN（802.11a/b/g/n）單箱綜合測試儀，支持網絡 / 直接雙模式，覆蓋 2.4GHz/5GHz，可完成發射機（功率 / EVM / 頻譜）與接收機（PER / 靈敏度）測量，適配研發驗證與產線批量測試，已停產，替代型號為 MT8862A。以下是詳細介紹：
核心定位與用途
MT8860C 是面向 WLAN 終端 / 模組 / 路由器的全功能射頻與協議測試平臺，核心用于模擬 AP/STA，提供 802.11a/b/g/n 的發射機（功率、EVM、頻譜模板、CCDF）與接收機（靈敏度、PER、吞吐量）測量，適配芯片 / 終端 / 模組的研發調試、產線批量校準、運營商認證與售后檢測，支持網絡模式（標準 WLAN 信令）與直接模式（芯片測試模式），兼顧通用性與測試效率，替代傳統 “功率計 + 頻譜儀 + 黃金電臺” 組合，降低系統成本與維護難度。
核心特性與優勢
- 雙模式靈活測試
- 網絡模式：通過標準 WLAN 協議與 DUT 建立連接，內置 DHCP 自動配置 IP，支持?jǐn)?shù)據包環回與參考電臺，用于 PER / 吞吐量 / 互操作測試，不受芯片組限制。
- 直接模式：配合芯片廠商測試軟件，自定義 WLAN 數據包，內置發射機分析儀，快速完成功率突發、EVM、頻譜模板等射頻指標測量，縮短產線測試時間。
- 全制式與射頻性能：覆蓋 802.11a（5GHz）、802.11b/g（2.4GHz）、802.11n（MIMO），支持 HT20/HT40 帶寬與 MCS 0-15，頻率范圍 2.4GHz（2.4–2.5GHz）、5GHz（4.9–6.0GHz），輸出功率 - 90 至 + 20dBm，EVM 測量精度 ±0.5%，滿足 802.11n MIMO 終端射頻一致性要求。
- 高效批量測試：內置發射機分析儀，支持功率突發輪廓、頻譜模板、CCDF 與 EVM（星座圖）高速測量；CombiTest 軟件適配產線批量測試流程，自動生成 Pass/Fail 報告，提升吞吐率。
- 易用與自動化：LANLook 軟件提供 Windows 圖形界面，支持遠程控制（GPIB/LAN）與腳本開發，適配自動化測試系統；內置參考電臺確保 PER 測量校準精度，減少外部設備依賴。
- 向后兼容與替代：兼容主流 WLAN 芯片組測試模式，已停產，替代型號 MT8862A 支持 802.11ax（Wi?Fi 6）與藍牙 5.0，保留核心測試邏輯與接口，降低升級成本。
關鍵技術參數（典型配置）
| 參數 | 指標 | 備注 |
| 頻率范圍 | 2.4GHz（2400–2483.5MHz）；5GHz（4915–5875MHz） | 覆蓋 802.11a/b/g/n |
| 射頻功率 | 輸出：?90 至 + 20dBm；輸入：?90 至 + 20dBm | 分辨率 0.1dB，精度 ±1.0dB |
| 阻抗 | 50Ω | 標準射頻接口匹配 |
| 帶寬 | HT20（20MHz）、HT40（40MHz） | 適配 802.11n |
| 調制方式 | BPSK、QPSK、16QAM、64QAM | 支持 MCS 0?15 |
| EVM 測量 | 范圍 0–30%，精度 ±0.5% | 星座圖顯示 |
| PER 測量 | 內置參考電臺，支持 1–10,000 數據包 | 默認 500 包， payload 1024 字節 |
| 接口 | 射頻 N 型 ×2（主 / 輔）、GPIB、LAN、USB | 支持遠程控制 |
| 尺寸 / 重量 | 483×177×483mm（19 英寸 4U），約 25kg | 機架安裝 |
| 電源 | 100–240V AC，50/60Hz |
