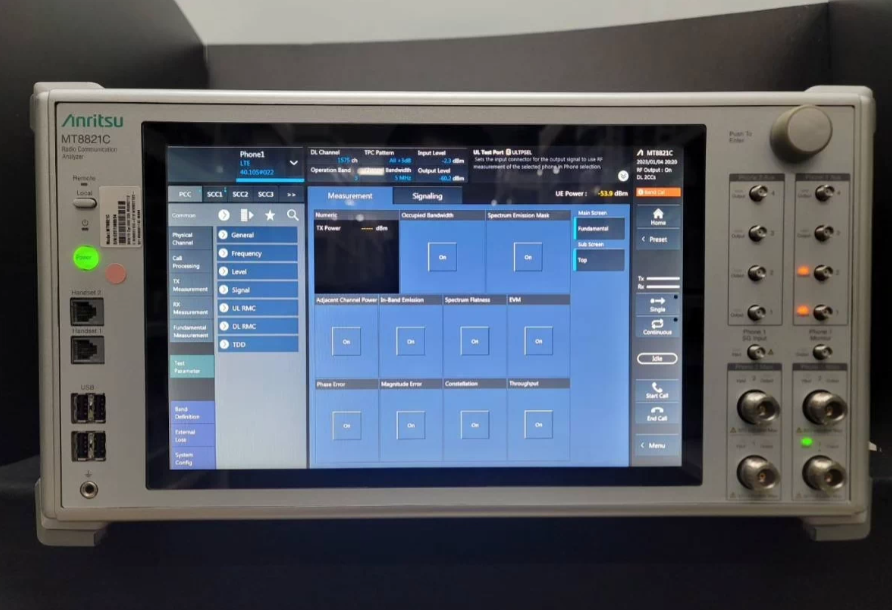

安立MT8821C綜合測試儀-MT8821C
安立MT8821C綜合測試儀-MT8821C
安立 MT8821C 是面向 2G/3G/4G/LTE?Advanced 與 IoT 終端的模塊化無線電通信綜測儀，核心覆蓋 30MHz–6GHz（選件 018）、LTE?A 5CC CA、4×4 MIMO、160MHz 帶寬與 Parallelphone 雙終端并行測試，輸出?140 至 + 5dBm，內置射頻前端與 8.4 英寸觸控 GUI，兼容 MT8820C 遠程指令與測試腳本，適配 4G 旗艦 / RedCap/Cat?M1/NB?IoT 終端研發、產線批量校準與運營商認證，兼顧單設備高階測試與多設備協同擴展。以下是詳細介紹：
核心定位與用途
MT8821C 是安立面向移動終端與 IoT 模組的全制式射頻與協議測試平臺，核心用于模擬 eNodeB，提供 LTE?Advanced（含 CA/MIMO/LTE?U/LAA）、2G/3G 多制式及 IoT（Cat?M1/NB?IoT/NTN NB?IoT）的射頻發射 / 接收（TRx）、協議一致性、吞吐量與互操作測試，覆蓋 3GPP R8?15 協議，適配手機 / 平板 / 模組 / 數據卡的研發調試、產線批量檢測、運營商入網認證與售后維修，支持單設備完成 4CC 4×4 MIMO/5CC SISO，多設備協同實現 6CC 2×2 MIMO/5CC 4×4 MIMO，平衡研發深度與產線效率。
核心特性與優勢
- 全頻段與多技術覆蓋：30MHz–3.8GHz（標配），選件 018 擴展至 3.8–6GHz，支持 LTE FDD/TDD（含 LTE?U/LAA）、W?CDMA/HSPA、GSM/EGPRS、TD?SCDMA、CDMA2000、Cat?M1/NB?IoT/NTN NB?IoT，適配全球主流頻段與 IoT 低功耗終端。
- 高階 CA 與 MIMO 能力：單設備支持 LTE?A 5CC SISO、2CC 4×4 MIMO、4CC 2×2 MIMO；雙設備協同支持 4CC 4×4 MIMO/6CC 2×2 MIMO；三設備協同支持 5CC 4×4 MIMO，適配旗艦終端與多天線模組測試。
- 高速批量與射頻性能：Parallelphone 雙終端同步測試提升產線效率；160MHz 收發帶寬適配 LTE?U/LAA；輸出?140 至 + 5dBm（主端口），輸入 + 35dBm，頻率分辨率 1Hz，內置射頻前端（開關 / 功分），減少外部合路器依賴，簡化校準與搭建。
- 向后兼容與擴展：兼容 MT8820C 遠程指令、測試腳本與自動化系統，降低升級成本；支持 VoLTE 語音 / 視頻回環、RF 快速校準與 3GPP 標準 ATS 自動化工具，適配產線與研發無縫切換。
- 易用與可視化：8.4 英寸觸控 GUI 支持一鍵參數配置、結果概覽 / 詳情切換與常用參數書簽，Windows 系統支持遠程控制（LAN/GPIB），提升操作與自動化效率。
關鍵技術參數（典型配置）
| 參數 | 指標 | 備注 |
| 射頻頻率 | 30MHz–3.8GHz（標配）；3.8–6GHz（018 選件） | 覆蓋 4G/LTE?U/5GHz IoT |
| 射頻功率 | 主端口：?140 至 + 5dBm；輔助端口：?125 至 + 5dBm | 分辨率 0.1dB，精度 ±1.0dB（350MHz–3.8GHz） |
| 阻抗 | 50Ω | 標準射頻接口匹配 |
| MIMO 配置 | 單設備 2×2/4×4 MIMO（2CC/4CC）；多設備協同 4×4 MIMO（4CC/5CC） | 適配高階終端 |
| 載波聚合 | 單設備 5CC SISO；多設備協同 6CC 2×2 MIMO/5CC 4×4 MIMO | 覆蓋 LTE?A 全場景 |
| 并行測試 | Parallelphone 雙終端同步測量 | 產線批量效率翻倍 |
| 協議版本 | 3GPP R8?15，支持 LTE?U/LAA/Cat?M1/NB?IoT/NTN NB?IoT | 適配新老終端與 IoT |
| 帶寬 | 收發 160MHz | 適配 LTE?U/LAA 寬頻需求 |
| 接口 | 射頻 N 型 ×4（主 1 / 主 2 / 輔 1 / 輔 2）、LAN、USB、GPIB | 支持遠程控制與自動化 |
| 尺寸 / 重量 | 483×177×483mm（19 英寸 4U），約 25kg | 機架安裝，適配實驗室與產線 |
| 電源 | 100–240V AC，50/60Hz | 全球通用供電 |
應用場景
- 研發調試：終端射頻與協議棧調試，CA/MIMO/LTE?U 性能優化，批量測量快速定位問題，適配旗艦手機與多天線模組。
- 產線批量檢測：手機 / 模組射頻校準、功率 / EVM/SEM 批量測試，Parallelphone 雙終端并行縮短測試時間，Pass/Fail 判定保障出貨質量。
- 運營商認證：終端入網的射頻一致性、CA/MIMO/LTE?U 互操作測試，適配運營商規范。
- IoT 與低功耗測試：Cat?M1/NB?IoT/NTN NB?IoT 模組的射頻與低功耗驗證，適配智慧表計、資產追蹤與衛星 IoT。
- 售后與維修：終端射頻故障診斷，呼叫連接與數據吞吐測試，快速定位硬件 / 軟件問題。
