功能和應用領域

      MDP用于各種設備測量和控制電路的防雷精細保護，防止它們受到浪涌過電壓的損壞。超博設計（7.8MM）以及多線數式設計非常適合用于狹小空間內。多對線需要保護的情況。

 產品提供：5V、24V、和48V三種電壓等級，以及2線、3線和4線三種保護線數。適用于不同線數、不同電壓的各種現場要求。

      產品內部串聯2.35Ω電阻，它的低電容性和電感性保護電路使其傳輸頻率可達100MHz.因此可應付各種高頻線路的需要。產品的內部電路結構使得其可用于從電壓控制信號到4-20mA傳感器在內的所有類型的測量和控制電路。

     特殊型號MDP-4/D-5-T-10和MDP-4/D-5-T-10內部采用特殊設計，使產品所能承受的額定負載電流達到10A，可適用于負載電流較大的場合。

     另外我們可以使用型號為VB-MDP/10-MD的連接橋，可將多個避雷器連接起來。這樣可使多個MDP保護裝置共享等電位聯結。在避雷器（MDP）之間提供了低電阻連接。

特性                                               使用優點

多保護線數                                       ★可對多線進行保護

高傳輸頻率達100MHz                          ★適用于不同區域及頻率范圍

可在工作狀態下進行測量                      ★不對數據信號造成任何影響

超薄設計僅為8.7MM                            ★可以安裝在可用空間非常狹小的配電箱中

內部各元器件精密配合                          ★達到防雷效果

多種接地方式                                     ★可以以三種方式接地

測     試

     我們經常需要對數據線路內過壓保護裝置進行功能測試。在這種情況下，更為重要的是必須確保在進行測試時不對數據信號造成任何不利影響。

     OBO Bettermann開發了“Life Control"測試裝置，可在內部保護部件工作時對MDP進行測試。測試時不會對當前的測試電路及數據信號造成任何影響或中斷。測試時不需要拆下防雷器，也不需要切斷信號電路。

     使用“Life Control"測試裝置，在通過測試探針接觸被測的防雷器，內置的微處理器將測試結果顯示在所附帶的PLED顯示屏上，并伴有聲音信號。測試探針中安裝有LED燈，因此在黑暗的配電箱中測試時能提供照明，以便找準位置。

MDP工控系列防雷器功能
1、維護更方便：在線測量防雷器工作狀態，無需外加電源便可直接測量防雷器件是否損壞

2、使用更可靠：防雷器采用一體化結構，中間無斷點，比插拔式的可靠性更高

3、安裝更方便：35MM導軌安裝、無螺釘接線端子，提供3種

4、接地方式：35mm金屬導軌接地·專用接地排接地·接地端子用接地線直接接地應用更5、應用廣泛：內部串聯電阻僅2.35Ω，最大傳輸頻率100MHz，可適用于各種類型的總線及工業控制、測量線等
6、空間更節省：防雷器厚度久8.7mm，節省安裝空間，最多提供4線保護

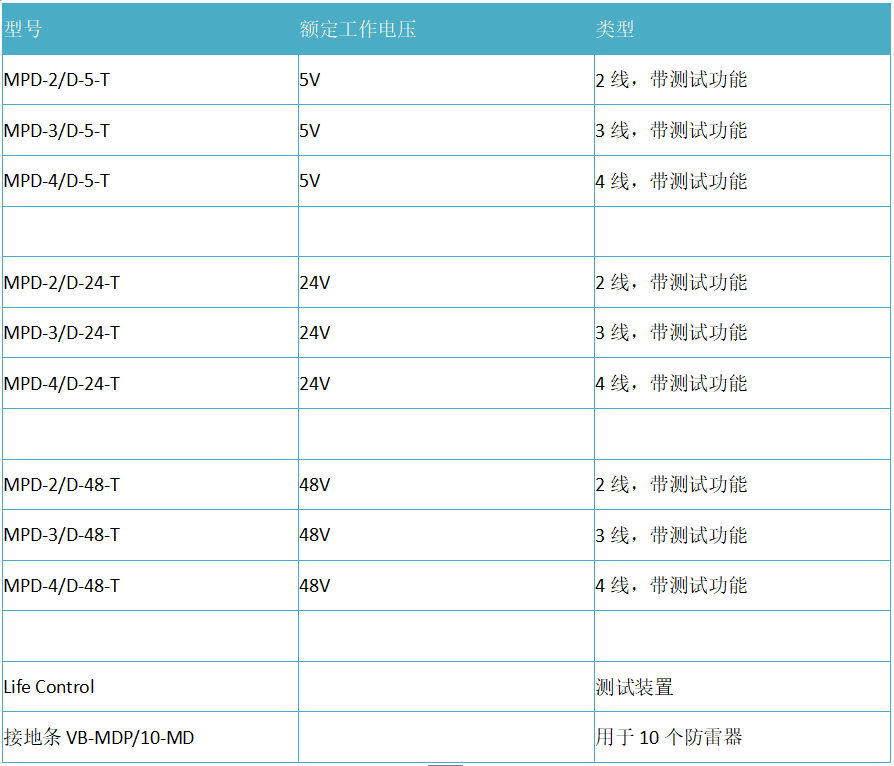

MDP工控系列防雷器型號

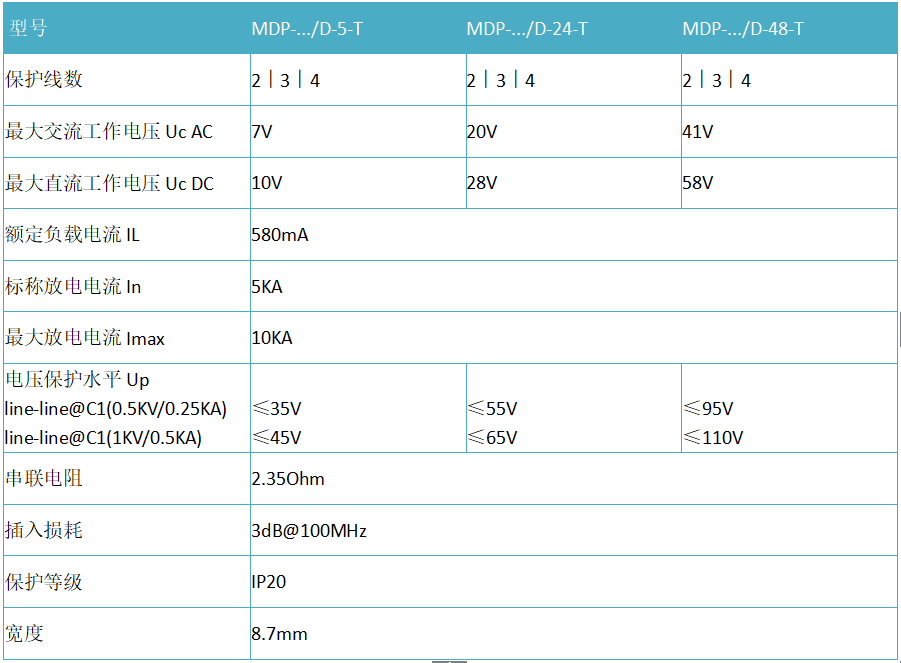

技術參數
