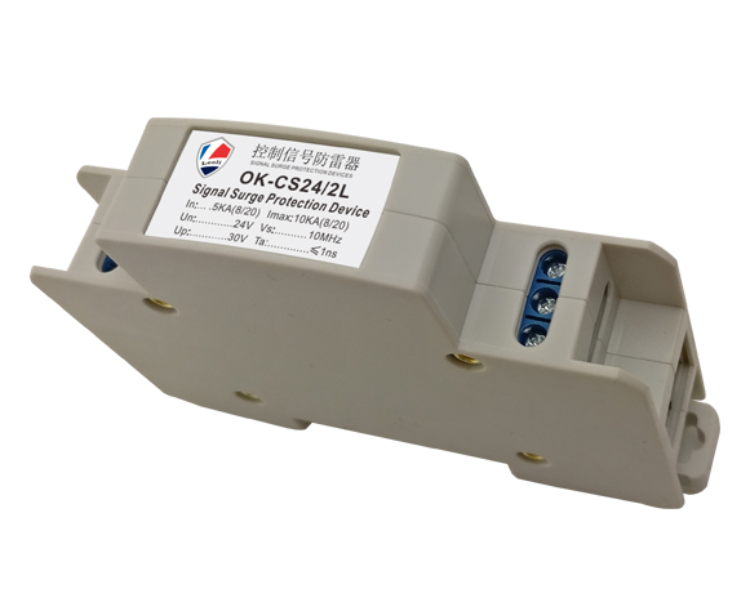

二線制雙絞線控制信號防雷器（SPD、電涌保護器）是依據IEC和GB標準設計，主要用于工控系統數據控制信號、通訊專線、遙測信號、遙控信號的電涌保護器，應用在雷擊保護區1-2區和2-3區。

功能特點：

  1、通流容量大：10KA(8/20μS)，高速反應（10-12納秒），低損耗（≤0.3db)；

  2、內部采用兩級串聯式聯動保護，殘壓低，使用壽命長；

  3、具有過流、過壓、箝位三重保護功能，反應速度快；

  4、當雷擊電涌侵入時，無需中止用電設備，不影響正常設備正常運行；

  5、外觀設計新穎，體積小，安裝方便；

  6、傳輸速率高，使用頻率范圍大。

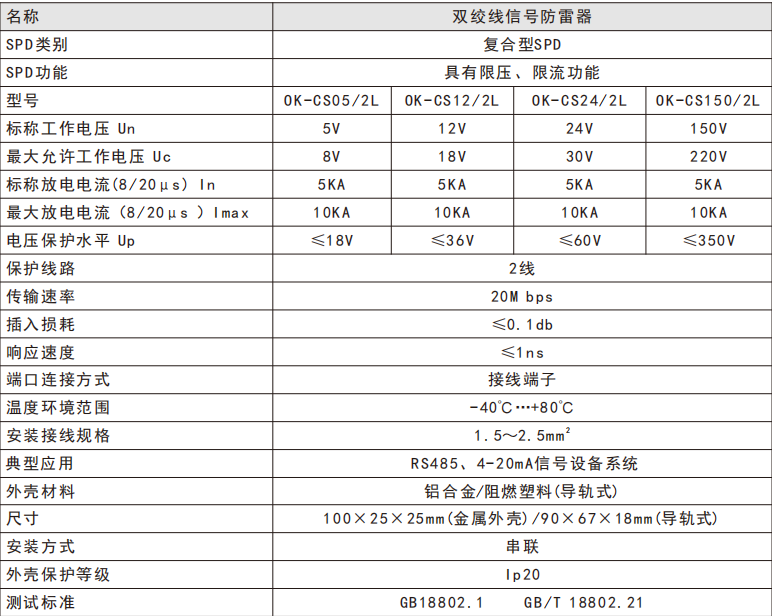

技術指標：

防雷器安裝指導：

 1、雙絞線信號防雷器可以安裝在LPZ0-1區或直接串聯安裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。

 2、“Surge/Line”連接引線端，“Protected/Equip”連接被保護設備（或系統）端，“1”與“1'為一條信號通道，“2”與“2'”為一條信號通道,。安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生。

 3、防雷器PE接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線（或被保護設備的外殼）相連。信號的屏蔽線可直接接到接地端子上。

 4、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，信號傳輸出現問題，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。
