690V電源防雷模塊適用于工作電壓為600-690V的電源系統防雷保護。該產品廣泛用于工業廠礦、風力發電機等的電源系統，如各種配電站、配電房、配電柜、開關箱以及其它各種重要且易遭受雷擊的設備。
產品特點

 選用優質壓敏電阻，性能穩定可靠。
 適用于不同電網制式，保護更全面。
 高雷電通流能力，ns級響應速度。
 內置過熱斷路裝置。
 失效檢測指示。
 遙信報警接口。
 35mm 導軌安裝，標準模塊化設計。
 節能、環保，安裝簡單、方便，無須特殊維護。

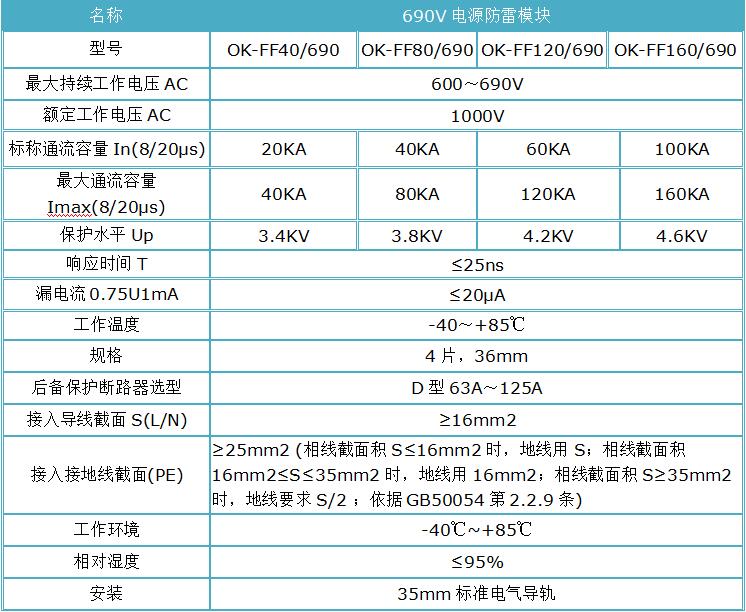

技術參數

安裝說明
安裝前必須切斷電源，嚴禁帶電操作。
建議在防雷模塊前端串聯熔斷器或自動斷路器。
安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為中性線，PE為地線，切勿錯接。安 裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
安裝完畢后檢查防雷模塊是否正常工作。
防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
并聯式電源防雷模塊應并聯安裝，也可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可（也可采用凱文接線方式）。連接線要求牢固可靠，且要求短、粗、直。

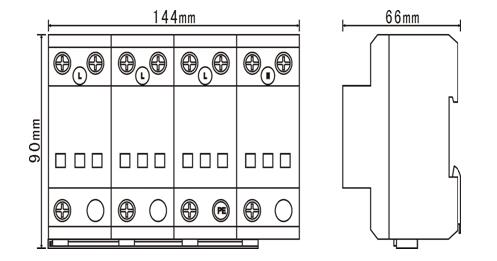

產品尺寸圖

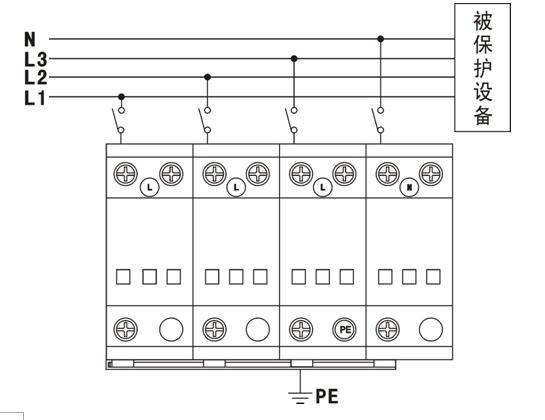

安裝示意圖
