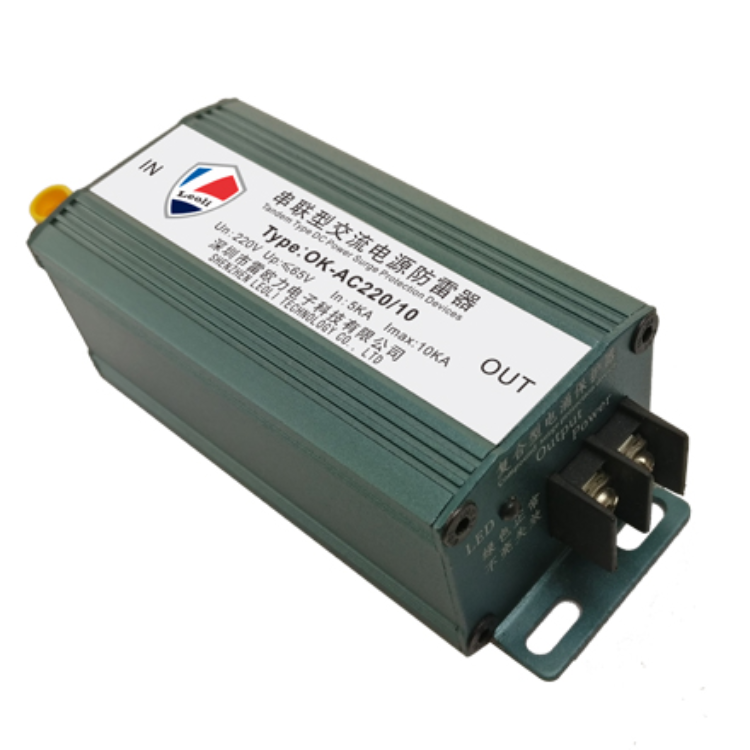

串聯型交流電源防雷器（SPD/電涌保護器），用于交流配電設備的防雷保護，如程控交換機、安防監控系統、背景廣播系統、通訊、消防、工業控制系統等,防止雷擊或浪涌等因素產生的感應過電壓、過電流現象對系統或設備造成的損壞。本產品外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。

功能特點：

   1、性能穩定、殘壓小、響應時間快、壽命長；

   2、具有兩級泄流、濾波、鉗位使過電壓、過電流能得到有效抑制；

   3、放電電流大（10KA），響應時間快（≤25ns）；

   4、集成化、體積小、接線簡易、安裝方便；

   5、帶LED防雷失效指示燈，正常(綠色)/失效(不亮)。

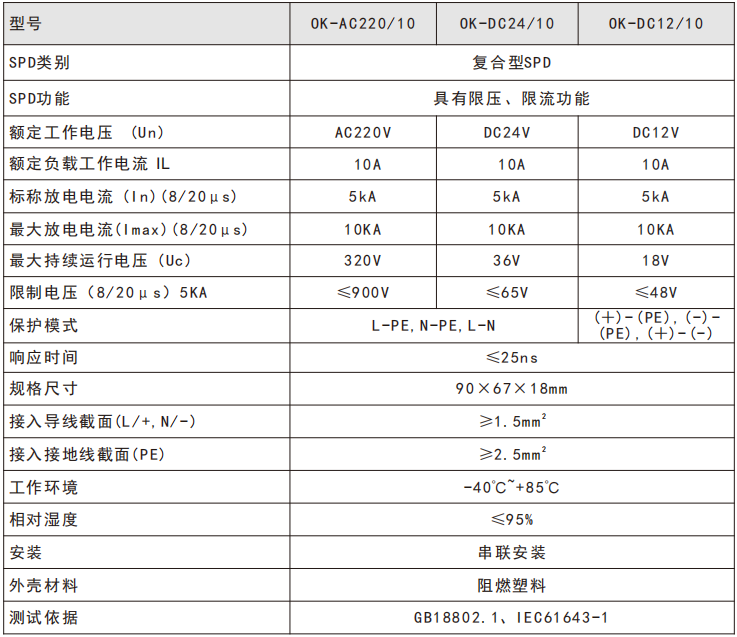

技術參數：

防雷器安裝指導：

     1、本產品串聯安裝在被保護設備相應位置，“OUT”端接被保護設備，不得接反，安裝時最好與被保護設備距離不超過50CM。

     2、電源連接：電源兩端分別對應接“L/＋”“N/—”，如果是把端子拔下來接線，回裝時一定要恢復原狀，否則危險！

     3、防雷器產品標有“PE”標志的接地端應接上地線，地線的螺桿上配有接線叉，用于接地匯集排與防雷器地線的連接，接好地線后，務必要旋緊螺釘。接地線選用4mm2以上的銅線，地線到接地匯流排的長度應小于1m且盡量粗短，接地電阻應小于10Ω。

     4、防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式，接地線必須與防雷地線相連。信號的屏蔽線可直接接到接地端子上。

     5、該防雷器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護；如在使用過程中，如電源指示燈不亮，說明電涌保護器已經損壞，需維修或更換。

跟此產品相關的產品

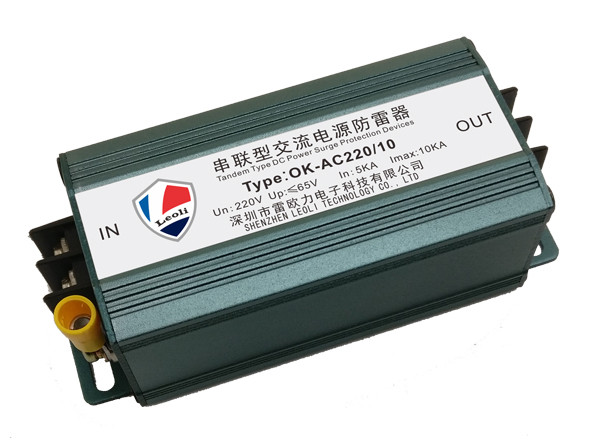

D級電源防雷浪涌保護器 OK-AC220/10

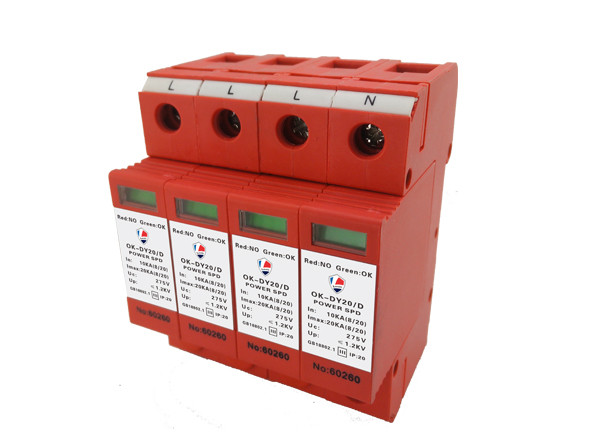

D級20KA三相 單相電源防雷浪涌保護器
