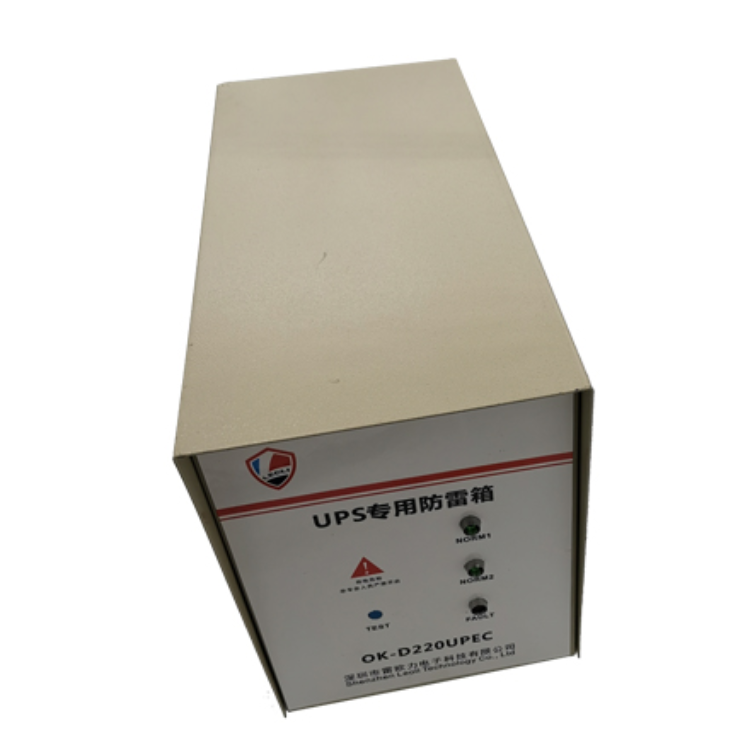

產品介紹：

    本產品適用于防雷區域LPZ1或LPZ2區至LPZ3區(D級或Ⅲ級)單相、三相電源線路的雷電及電涌的精細防護。本產品為箱式，核心器件采用最新大容量浪涌吸收元件MOV，經嚴格老化篩選，質量穩定， 響應時間快速，串聯型產品具有優越于并聯型產品的保護性能，輸出限制電壓更低，能更有效地保護設備。采用了LC濾波電路及限流裝置，鐵箱外殼，保護等級達到IP30，產品功能齊全，安裝方便，具備正?；蚬收蠙z測功能。

產品用途：

本單相箱式系列產品應用于LPZ1或LPZ2區至LPZ3區交界處，即Ⅲ級，通常安裝在UPS設備前端。應用于電源第三級精細雷電防護，特別適用于計算機中心UPS電源、監控機房、信息設備、精密數控機床、電腦等高精密設備的電涌保護。

特別適用于計算機房等UPS電源的電涌精細保護。

所有接線必須保證牢固及可靠電氣聯接，防雷接地應符合防雷規范要求（接地電阻推薦不大于10Ω），并且接地線盡量做到短而直。

產品應用和安裝位置：

遠距離架空進線在進入建筑物時將零線重復接地。

L、N為電源進線端，L’、N’為引入設備端。

裝在設備電源進線前端，建議電源地線（PE）與防雷地線作良好電器連接（推薦接地電阻≤4Ω）。

建議導線規格：不小于10平方，導線要求短、直。

注意事項：

保護器的電壓參數與設備工作參數不符時，可能影響線路工作，建議選型時確定設備工作電壓。

綠色指示燈為正常指示燈，按下檢測按鈕不顯示時為失效，紅色指示燈為故障顯示，即紅色指示燈亮時，表示產品或線路有故障，應立即查看線路或更換產品。

UPS電涌保護器性能穩定，無須作特別維護，建議在雷雨季節前后進行檢查。

維護及拆卸保護器時需由專業電工操作。

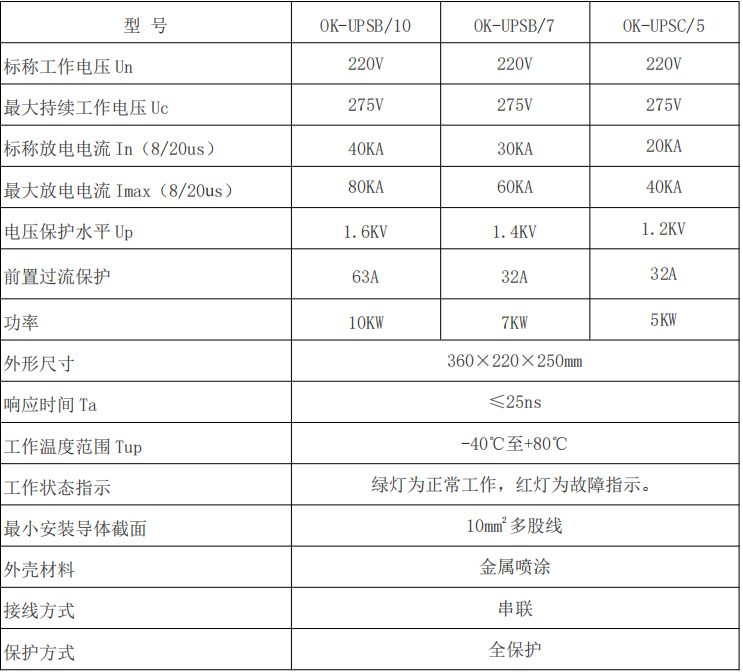

技術參數：

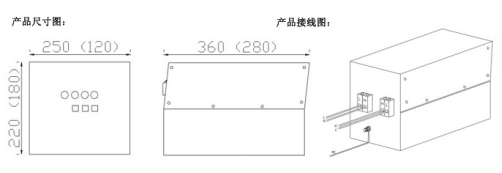

安裝接線圖示：
