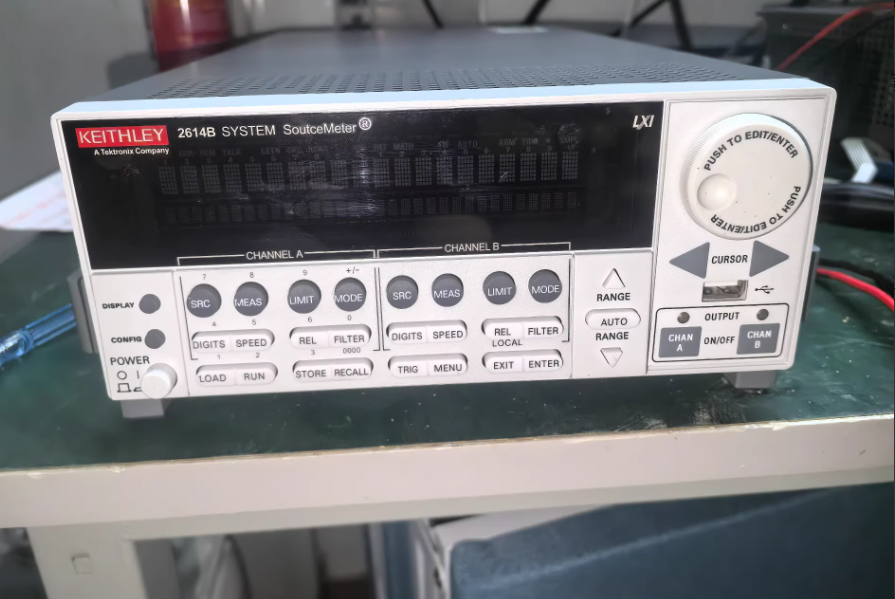

吉時利 2614B 是一款高性價比雙通道源測量單元（SMU），以四象限電壓 / 電流源與測量、6? 位分辨率、雙通道 30W / 單通道輸出及 TSP 技術為核心，適配研發與臺式測試，適合寬量程 I/V 特性分析與組件測試。以下從核心參數、功能特點、應用場景、選型差異等維度展開說明：
核心參數表
| 參數 | 指標 |
|---|---|
| 通道配置 | 2 個獨立通道，電氣隔離 |
| 電壓范圍 | ±200V，最小測量分辨率 100nV |
| 電流范圍 | ±1.5A DC，±10A 脈沖，最小測量分辨率 100fA |
| 輸出功率 | 每通道 30W，總功率 60W |
| 測量分辨率 | 6? 位 |
| 輸出模式 | 四象限電壓 / 電流源與測量，支持恒壓、恒流、脈沖模式 |
| 通信接口 | USB 2.0、LXI?C、GPIB、RS?232，無數字 I/O |
| 顯示 | 雙行真空熒光顯示（VFD） |
| 尺寸（H×W×D） | 133 mm × 425 mm × 495 mm |
| 重量 | 約 11.8 kg |
核心功能與優勢
- 四象限源與測量：可同步輸出和測量電壓 / 電流，覆蓋正向 / 反向偏置、源 / 阱工作模式，適配二極管、晶體管、LED 等器件的完整 I?V 特性分析。
- 寬動態范圍：10A 脈沖至 100fA 電流、200V 至 100nV 電壓，適配從功率器件到低功耗納米材料的測試需求。
- TSP 技術：儀器內置測試腳本處理器，可嵌入完整測試程序，相比傳統 PC?儀器通信速度提升約 190%，大幅提高吞吐效率。
- 內置 Java 測試軟件：支持即插即用 I?V 特性分析，無需額外編程即可快速開展基礎測試。
- 2400 源表軟件仿真：兼容吉時利 2400 指令集，便于現有測試代碼遷移與兼容舊系統。
- 臺式優化設計：雙行 VFD 大屏顯示，操作直觀；無 TSP?Link 與接觸檢查功能，專注臺式應用，成本更優。
典型應用場景
- 分立與無源器件測試：二極管、穩壓管、LED、電阻、電容等的 I?V 特性與參數篩選。
- 材料與納米器件：石墨烯、碳納米管、納米線等低功耗納米結構的直流與脈沖特性分析。
- 電源與功率組件：DC?DC 轉換器、功率 MOSFET、IGBT 的靜態參數與脈沖應力測試。
- 研發與可靠性測試：新材料、原型器件的寬量程 I?V 掃描與長期穩定性監測。
