GSV2001、GSV2005 與 GSV2006 參數對比、設計差異及應用分析
一、核心參數對比
| 參數類別 | GSV2001 | GSV2005 | GSV2006 | 差異說明 |
|---|---|---|---|---|

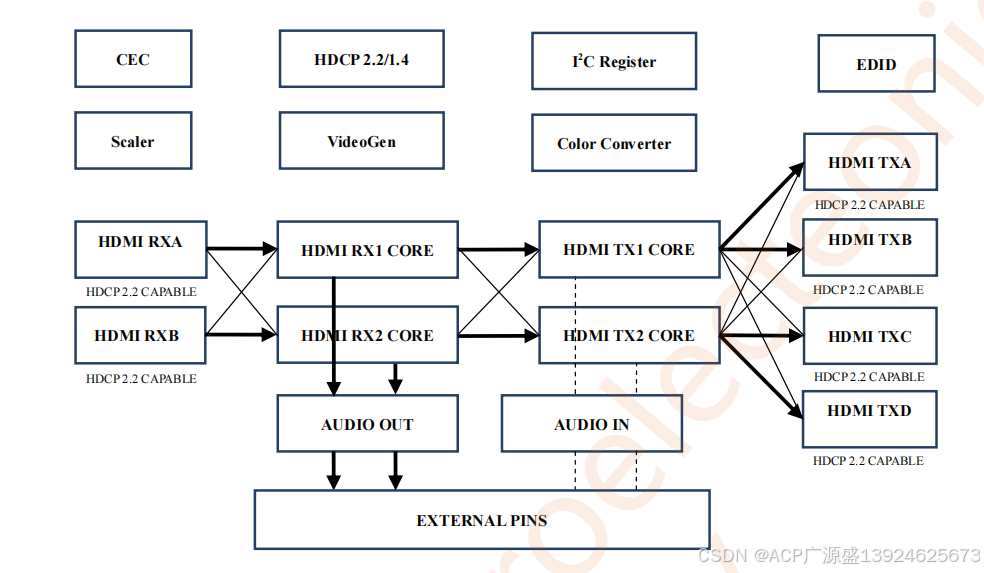

| 基礎規格 | 1 進 2 出 HDMI 2.0 中繼器（Repeater） | 1 進 4 出 HDMI 2.0 分配器（Splitter） | 2 進 4 出 HDMI 2.0 中繼器（Repeater） | 1. 接口數量：GSV2005 僅支持 1 路輸入，輸出最多（4 路）；GSV2006 輸入（2 路）和輸出（4 路）均為三者中最靈活；2. 功能定位：GSV2005 僅側重視頻分配，無音頻處理功能，其余兩者支持音頻提取 / 插入 |
| 數據傳輸與視頻能力 | 1. 數據速率：最高 18Gbps（TMDS）2. 像素時鐘：600MHz3. 最大分辨率：4K@60Hz（4:4:4 8-bit）4. 視頻處理：內置下縮放器（4K→1080P）、色彩空間轉換器 | 1. 數據速率：最高 18Gbps（TMDS）2. 像素時鐘：600MHz3. 最大分辨率：4K@60Hz（4:4:4 8-bit）4. 視頻處理：無下縮放器、無色彩空間轉換器 | 1. 數據速率：最高 18Gbps（TMDS）2. 像素時鐘：600MHz3. 最大分辨率：4K@60Hz（4:4:4 8-bit）4. 視頻處理：內置下縮放器（4K→1080P）、色彩空間轉換器 | 1. 傳輸性能：三者一致，均滿足 HDMI 2.0 的 4K@60Hz 需求；2. 視頻處理：GSV2005 無額外視頻處理功能，GSV2001/2006 支持分辨率下縮和色彩轉換，適配不同顯示設備 |
| 音頻功能 | 1. 音頻格式：支持 SPDIF/I2S/HBR/DSD/TDM2. 通道數：最大 8 通道 I2S、2 通道 SPDIF3. 音頻總線：1 組 TTL 總線（僅支持單路提取或插入，不可同時）4. 特殊功能：無 | 1. 無獨立音頻提取 / 插入功能2. 僅支持 HDMI 內嵌音頻透傳 | 1. 音頻格式：支持 SPDIF/I2S/HBR/DSD/TDM2. 通道數：最大 8 通道 I2S、2 通道 SPDIF3. 音頻總線：2 組獨立 TTL 總線（支持 1 路提取 + 1 路插入，或雙路提取 / 插入）4. 特殊功能：支持音頻與視頻獨立切換，切換時視頻無干擾 | 1. 音頻能力：GSV2005 無音頻處理功能；GSV2006 音頻總線數量多，功能更靈活；2. 操作兼容性：GSV2006 支持音視頻獨立切換，GSV2001 切換音頻時需暫停視頻相關操作 |
| 硬件架構 | 1. 時鐘：內置時鐘發生器（27MHz 晶振，輸出 25MHz~600MHz，4 路獨立時鐘）2. MCU：無明確嵌入式 MCU，依賴外部 I2C 控制3. 級聯能力：支持至少 7 級級聯 | 1. 時鐘：無內置時鐘發生器2. MCU：無明確嵌入式 MCU，依賴外部 I2C 控制3. 級聯能力：支持至少 7 級級聯 | 1. 時鐘：無內置時鐘發生器2. MCU：無明確嵌入式 MCU，依賴外部 I2C 控制（支持 ALSB 引腳設置 I2C 地址，可多芯片共存）3. 級聯能力：支持至少 7 級級聯 | 1. 時鐘功能：僅 GSV2001 支持獨立時鐘輸出，可替代外部時鐘芯片；2. 多芯片適配：僅 GSV2006 支持 I2C 地址切換，可多片同時掛載 |
| 封裝與環境 | 1. 封裝：QFN76L（9mm×9mm，0.4mm 引腳間距）2. 工作溫度：-20°C~85°C3. 最大功耗：1.35W | 1. 封裝：QFN124（12mm×12mm，0.35mm 引腳間距）2. 工作溫度：-20°C~85°C3. 最大功耗：未明確（僅標注典型 4K@60Hz 功耗） | 1. 封裝：LFBGA208（14mm×14mm，0.8mm 球間距）2. 工作溫度：-20°C~85°C3. 最大功耗：2.2W | 1. 封裝尺寸：GSV2006 最大，引腳數量最多；GSV2001 最小，適合小型化設計；2. 功耗：GSV2006 因接口多、功能全，功耗最高 |
| 電源與電氣特性 | 1. 電源域：- 模擬：TVDD（3.3V）、RX_AVDD/TX_AVDD（1.2V）- 數字：DVDD（1.2V）、DVDDIO（3.3V）2. I2C：最高 400KHz3. ESD：外部 ESD 防護（RCLAMP0524）下，TMDS 引腳支持 15kV | 1. 電源域：- 模擬：TVDD_RX/TVDD_TX（3.3V）、AVDD_RX/AVDD_TX（1.2V）- 數字：DVDD（1.3V）、DVDDIO（3.3V）2. I2C：最高 400KHz3. ESD：外部 ESD 防護（RCLAMP0524）下，TMDS 引腳支持 15kV | 1. 電源域：- 模擬：TVDD_RX/TVDD_TX（3.3V）、AVDD_RX/AVDD_TX（1.2V）- 數字：DVDD（1.2V，推薦 1.3V）、DVDDIO（3.3V）2. I2C：最高 400KHz（支持地址切換：0xB0/0xB2）3. ESD：外部 ESD 防護（RCLAMP0524）下，TMDS 引腳支持 15kV | 1. 電源兼容性：GSV2005 數字電源為 1.3V，其余兩者為 1.2V（可兼容 1.3V）；2. I2C 靈活性：僅 GSV2006 支持地址切換，可避免多芯片 I2C 沖突 |
二、關鍵設計差異分析
（一）功能模塊設計差異
音頻處理模塊：從 “單一功能” 到 “雙總線獨立控制”
- GSV2001：僅 1 組音頻 TTL 總線，無法同時實現提取與插入，需通過軟件切換總線方向（如切換為 “提取” 時，需暫停 “插入” 相關配置），適合對音頻操作時序無嚴格要求的場景（如簡單影音播放）。
- GSV2005：無獨立音頻處理模塊，僅能透傳 HDMI 內嵌音頻，無法提取或插入外部音頻，設計上省去了音頻相關的 TTL 引腳和信號鏈路，硬件成本更低，但功能局限于純視頻分配。
- GSV2006：2 組獨立音頻 TTL 總線（AUD1/AUD2），支持 “1 路提取 + 1 路插入” 同時運行，且音頻切換時視頻流無干擾（通過獨立信號鏈路設計實現），適合需實時音視頻處理的場景（如會議系統中，視頻不變但需切換背景音樂）。
視頻處理模塊：“無處理” 與 “靈活適配” 的分化
- GSV2005：僅保留 HDMI 信號透傳功能，無下縮放器和色彩空間轉換器，設計上簡化了視頻處理鏈路，僅需保證信號完整性，適合多顯示設備分辨率一致的場景（如 4 臺 4K 電視同時顯示同一 4K 信號）。
- GSV2001/2006：內置下縮放器（僅支持 4K→1080P，分辨率減半、幀率不變）和色彩空間轉換器（支持 RGB 與 YCbCr 444/420 互轉），需額外設計視頻緩存和運算單元。例如，GSV2001 可將 4K YCbCr 420 信號轉換為 1080P YCbCr 422 信號，適配老款 1080P 顯示器，拓寬了顯示設備兼容性。
時鐘與控制模塊：“獨立時鐘” 與 “多芯片共存” 的設計側重
- GSV2001：內置時鐘發生器（基于 27MHz 晶振，通過 PLL 生成 4 路獨立時鐘，頻率 25MHz~600MHz），設計上集成了外部時鐘芯片的功能，可減少 PCB 上的元器件數量（如省去專用時鐘發生器），適合對空間要求嚴格的小型設備（如迷你 HDMI 分配器）。
- GSV2006：支持 ALSB 引腳設置 I2C 地址（0xB0/0xB2），設計上通過引腳電平切換實現多芯片共存，無需修改硬件即可同時掛載多片 GSV2006（如大型會議系統中，2 片 GSV2006 實現 4 進 8 出分配），而 GSV2001/2005 僅固定 I2C 地址（0xB0），多片掛載時會沖突。
（二）硬件實現差異
封裝與引腳布局：適配不同場景的空間需求
- GSV2001（QFN76L，9mm×9mm）：引腳數量最少，封裝小巧，適合 PCB 面積有限的場景（如桌面級 HDMI 中繼器），但引腳間距（0.4mm）對焊接工藝要求中等。
- GSV2005（QFN124，12mm×12mm）：引腳數量較多（需支持 4 路 HDMI 輸出），封裝尺寸中等，引腳間距（0.35mm）對焊接工藝要求較高，適合中等規模的視頻分配設備（如家庭影院多屏分配器）。
- GSV2006（LFBGA208，14mm×14mm）：采用 BGA 封裝，引腳數量最多（支持 2 進 4 出 + 雙音頻總線），封裝尺寸最大，但 BGA 封裝散熱性更好（適合 2.2W 高功耗場景），且球間距（0.8mm）對焊接工藝要求較低，適合工業級設備（如會議系統、監控中心）。
電源與功耗設計：適配不同功率預算
- GSV2001（最大 1.35W）：功耗最低，電源域數量較少（如僅 1 組 TX_AVDD），適合采用小型線性電源供電，設計上無需額外散熱片。
- GSV2006（最大 2.2W）：功耗最高，電源域細分更細（如 TVDD_TX/TVDD_TX2、AVDD_TX/AVDD_TX2），需單獨為不同模塊供電以保證穩定性，且需設計散熱片或散熱過孔，避免結溫超過 125°C（通過 θJc=6°C/W 計算，2.2W 功耗下結溫升高 13.2°C，環境溫度 85°C 時仍安全）。
三、產品應用差異總結
| 產品型號 | 核心應用場景 | 目標用戶群體 | 關鍵優勢 | 局限性 |
|---|---|---|---|---|
| GSV2001 | 1. 小型影音設備（如迷你 4K 機頂盒→2 臺顯示器的中繼 + 音頻提取）2. 時鐘同步設備（如需獨立時鐘輸出的測試儀器，利用內置時鐘發生器）3. 老款顯示器適配（如 4K 信號→1080P 顯示器的下縮轉換） | 1. 消費電子廠商（迷你 HDMI 設備）2. 測試儀器廠商（需時鐘同步的設備）3. 辦公設備廠商（適配多分辨率顯示器的會議終端） | 1. 封裝小，適合小型化設計；2. 內置時鐘發生器，減少元器件數量；3. 支持視頻下縮和色彩轉換，適配老設備 | 1. 僅 1 組音頻總線，無法同時提取 + 插入；2. 輸出僅 2 路，多設備擴展能力弱；3. 無多芯片 I2C 地址切換，大規模應用受限 |
| GSV2005 | 1. 多屏視頻分配（如家庭影院 1 臺 4K 播放器→4 臺 4K 電視）2. 監控系統（1 路監控主機信號→4 路監視器）3. 展廳設備（1 路演示信號→4 臺展示屏） | 1. 家庭影音廠商（多屏家庭影院）2. 安防設備廠商（監控多屏顯示）3. 會展設備廠商（展廳多屏演示） | 1. 4 路輸出，多設備擴展能力強；2. 無額外音頻 / 視頻處理模塊，硬件成本低；3. 支持 7 級級聯，可擴展輸出數量（如 2 片級聯實現 1 進 8 出） | 1. 無音頻提取 / 插入功能，無法獨立處理音頻；2. 無視頻處理功能，需所有顯示設備分辨率一致；3. 無內置時鐘，需額外時鐘芯片（若系統需時鐘同步） |
| GSV2006 | 1. 專業會議系統（2 路筆記本→4 臺投影，同時提取筆記本音頻 + 插入背景音樂）2. 高端影音設備（2 路信號源→4 臺顯示設備，支持音視頻獨立切換）3. 工業控制中心（多信號源→多顯示器，需多芯片共存的大規模應用） | 1. 會議設備廠商（專業級會議終端）2. 高端影音廠商（多屏高端家庭影院）3. 工業設備廠商（監控 / 控制中心多屏系統） | 1. 2 進 4 出 + 雙音頻總線，功能最靈活；2. 音視頻獨立切換，無干擾；3. 支持 I2C 地址切換，可多芯片大規模應用；4. BGA 封裝散熱好，適合高功耗長時間運行 | 1. 封裝大，不適合小型化設備；2. 功耗最高，需額外散熱設計；3. 無內置時鐘發生器，需額外時鐘芯片（若系統需時鐘同步） |
四、選型建議
- 優先選 GSV2001 的場景：需小型化設計、獨立時鐘輸出，或需適配老款低分辨率顯示器，且對音頻操作無 “同時提取 + 插入” 需求。
- 優先選 GSV2005 的場景：僅需純視頻分配（無音頻處理），且所有顯示設備分辨率一致，追求低成本和多輸出擴展。
- 優先選 GSV2006 的場景：需靈活的音視頻獨立處理（如會議系統的音頻切換）、多信號源輸入 / 多顯示輸出，或需多芯片大規模應用（如控制中心）。
?
