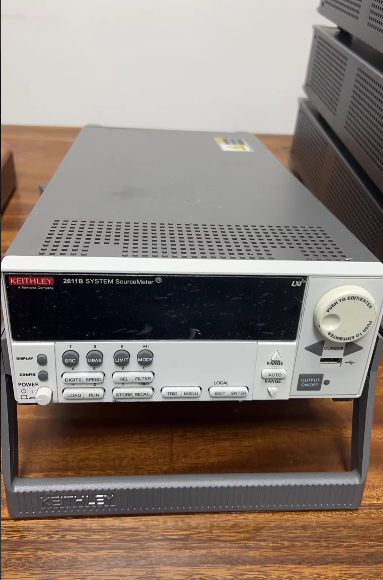

吉時利 2611B 是 2600B 系列單通道系統源測量單元（SMU），以 200V 高壓、1.5A 直流 / 10A 脈沖輸出、100fA 低電流分辨率與 TSP 高速腳本為核心，適合高壓功率器件、半導體漏電流與材料表征，兼顧臺式研發與量產自動化。以下從核心參數、功能特點、應用與接口、使用要點展開詳細介紹。
一、核心參數表（23℃預熱 2 小時，1 NPLC）
| 參數項 | 規格數據 | 備注 |
|---|---|---|
| 電壓輸出范圍 | ±200V | 四象限操作，遠端檢測 |
| 電流輸出范圍 | ±1.5A DC / ±10A 脈沖 | 單通道 200W 功率，降功率模式支持脈沖 |
| 電壓測量分辨率 | 100nV | 6? 位，低噪聲模式 |
| 電流測量分辨率 | 100fA | 6? 位，適配微弱漏電流測量 |
| 測量速度 | 最高 20,000 讀數 / 秒 | 單通道高速模式 |
| 數據存儲 | 1000 點緩存 | 支持批量導出與統計 |
| 接口 | GPIB、USB 2.0、LAN（LXI-C）、TSP-Link、數字 I/O、RS-232 | 多機同步與遠程控制 |
| 保護功能 | 過壓 / 過流 / 過溫 / 短路保護 | 自動限流 / 關斷，保護 DUT 與儀器 |
| 工作溫度 | 0℃～50℃ | 實驗室 / 生產線適配 |
二、核心功能與優勢
- 單通道高壓中功率輸出：±200V 高壓覆蓋功率器件耐壓測試，1.5A 直流 / 10A 脈沖滿足中功率器件導通與開關測試，200W 功率適配高功耗場景。
- 四象限源與測量：可作為電源或電子負載，輸出 / 測量正負電壓與電流，覆蓋 IV 曲線全范圍，無需額外儀器。
- 高精度與低噪聲：6? 位 ADC 保證微弱信號捕捉（100fA/100nV 分辨率），低噪聲模式抑制干擾，適合半導體漏電流與材料高阻測量。
- 高速 TSP 與擴展：TSP 技術使系統速度較傳統通信提升 200%，TSP-Link 支持多機菊花鏈連接（最多 64 通道），無主機開銷，適配量產并行測試。
- 兼容性與軟件生態：兼容 2400 SMU 指令，舊代碼可直接移植；內置 Web I-V 測試軟件，支持 LabVIEW 驅動與第三方工具，即插即用。
三、典型應用場景
- 功率半導體：MOSFET、IGBT、SiC/GaN 器件的擊穿電壓、導通電阻、開關特性測試。
- 半導體器件：CMOS 漏電流、二極管反向漏電流、BJT 增益特性測量。
- 新材料與 MEMS：高壓傳感器、介電材料、光伏組件的 IV 表征與高阻測量。
- 無源元件：高壓電容、電阻的絕緣電阻與耐壓測試。
- 可靠性測試：高壓加速老化，同步記錄電壓 / 電流 / 溫度數據。
四、使用與維護要點
- 預熱與校準：開機預熱 2 小時確保穩定；建議每年校準一次，維持 100fA/100nV 分辨率指標。
- 連接規范：高壓測試優先使用高壓同軸電纜與遠端檢測，減小線損與噪聲；脈沖測試需配低電感夾具，避免過沖。
- 編程效率：用 TSP 腳本內置測試邏輯，減少 PC 通信開銷；多機同步時用 TSP-Link 菊花鏈，保證時序一致性。
- 安全操作：設置電壓 / 電流上限與過功率保護，高壓測試配絕緣夾具與防護措施；異常時自動關斷輸出，防止 DUT 損壞。
