吉時利2604B數字源表/2604B
吉時利2604B數字源表/2604B

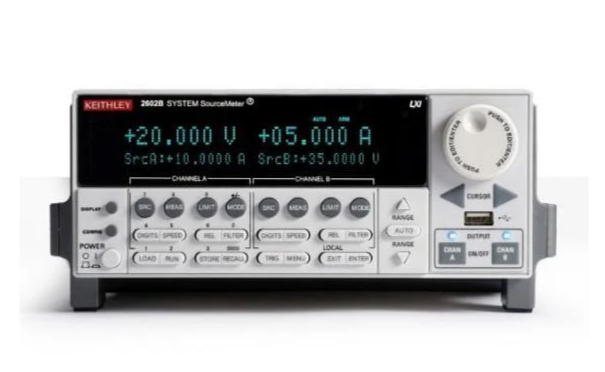

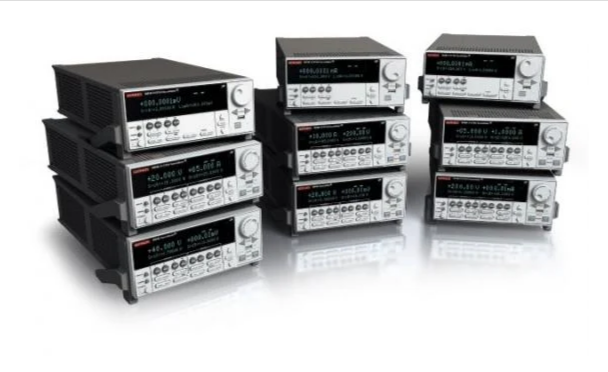

吉時利 2604B 是 2600B 系列的雙通道臺式源測量單元（SMU），以 6? 位高精度、±40V/3A 直流 / 10A 脈沖的中功率輸出、100fA 低電流分辨率與 TSP 高速腳本為核心，主打研發 / 臺式單工位并行測試，兼顧精密表征與易用性，適合半導體、材料、新能源等場景的 IV 測試與多參數同步采集。以下從核心參數、功能特點、應用與接口、使用要點展開詳細介紹。
一、核心參數表（單通道典型值，23℃預熱 2 小時，1 NPLC）
| 參數項 | 規格數據 | 備注 |
|---|---|---|
| 電壓輸出范圍 | ±40V | 四象限操作，遠端檢測 |
| 電流輸出范圍 | ±3A DC / ±10A 脈沖 | 單通道 100W，雙通道合計 200W |
| 電壓測量分辨率 | 100nV | 6? 位，低噪聲模式 |
| 電流測量分辨率 | 100fA | 6? 位，行業領先低電流精度 |
| 測量速度 | 最高 20,000 讀數 / 秒 | 單通道高速模式，批量緩存 |
| 數據存儲 | 每通道 1000 點緩存 | 支持統計與導出 |
| 接口 | GPIB、USB 2.0、LAN（LXI-C）、RS-232 | 無 TSP-Link / 數字 I/O，側重臺式控制 |
| 保護功能 | 過壓 / 過流 / 過溫 / 短路保護 | 自動限流 / 關斷，保護 DUT 與儀器 |
| 工作溫度 | 0℃～50℃ | 實驗室 / 工作臺適配 |
二、核心功能與優勢
- 雙通道獨立并行測試：雙隔離 SMU 通道可獨立 / 同步輸出與測量，適配雙器件并行測試或多引腳器件同步表征，提升單工位效率。
- 四象限源與測量：集成精密電源、電流源、DMM、電子負載、脈沖發生器功能，覆蓋 IV 全曲線，無需額外儀器。
- 超高精度與低噪聲：100fA 電流分辨率適配納米材料 / 傳感器的微弱信號測量；6? 位 ADC 保證數據重復性，低噪聲模式抑制干擾。
- 高速 TSP 腳本與兼容：嵌入式 TSP 處理器使測試速度較傳統通信提升約 200%，支持 2400 SMU 指令仿真，舊代碼直接移植，降低編程成本。
- 臺式友好設計：內置 Web 遠程控制、IVy 移動 APP 即插即用，支持 SCPI 與腳本編程；前面板 USB 直讀數據，適合單人研發 / 小批量驗證。
三、典型應用場景
- 功率半導體：MOSFET/IGBT 的導通電阻、閾值電壓、開關特性并行測試。
- 新材料與 MEMS：納米線、薄膜、微傳感器的低電流 / 高阻抗 IV 表征。
- 新能源器件：鋰電池極片、超級電容的充放電循環與功率特性測試。
- 無源元件：高精度電阻、功率電感的溫升 / 老化同步監測。
- 光電子：LED / 光電探測器的電流 - 光強 - 電壓（I-L-V）同步采集。
四、使用與維護要點
- 預熱與校準：開機預熱 2 小時確保穩定；建議每年校準一次，維持 100fA/100nV 分辨率指標。
- 連接規范：優先三同軸電纜 + 遠端檢測，減小接觸電阻與線損；脈沖測試需配低電感夾具，避免過沖。
- 編程效率：用 TSP 腳本內置測試邏輯，減少 PC 通信開銷；雙通道同步觸發時用內部時鐘，保證時序一致性。
- 安全操作：設置電壓 / 電流上限與過功率保護，高壓測試配絕緣夾具；異常時自動關斷輸出，防止 DUT 損壞。
