吉時利2602B數字源表-2602B
吉時利2602B數字源表-2602B

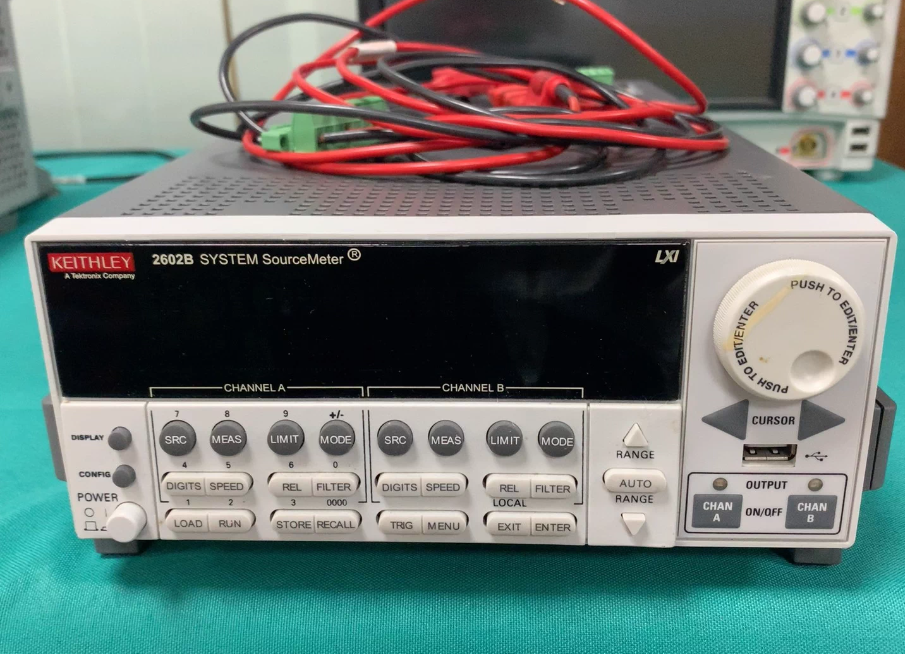

吉時利 2602B 是 2600B 系列中的雙通道系統源測量單元（SMU），以 6? 位高精度、四象限源 / 測量、高速 TSP 技術與多接口擴展能力為核心，適合研發與量產的并行 / 同步電學測試，覆蓋半導體、材料、新能源等場景。以下從核心參數、功能特點、應用與接口、使用要點展開詳細介紹。
一、核心參數表（單通道典型值，23℃預熱 2 小時，1 NPLC）
| 參數項 | 規格數據 | 備注 |
|---|---|---|
| 電壓輸出范圍 | ±40V | 四象限操作 |
| 電流輸出范圍 | ±3A DC / ±10A 脈沖 | 單通道 40W，雙通道合計 80W |
| 電壓測量分辨率 | 100nV | 6? 位，遠端檢測 |
| 電流測量分辨率 | 10pA | 6? 位，低噪聲模式 |
| 測量速度 | 最高 20,000 讀數 / 秒 | 單通道，高速模式 |
| 數據存儲 | 每通道 1000 點緩存 | 支持批量導出與統計 |
| 接口 | GPIB、USB 2.0、LAN（LXI-C）、TSP-Link、數字 I/O | 多機同步與遠程控制 |
| 保護功能 | 過壓 / 過流 / 過溫 / 短路保護 | 自動限流 / 關斷，保護 DUT 與儀器 |
| 工作溫度 | 0℃～50℃ | 實驗室 / 生產線適配 |
二、核心功能與優勢
- 雙通道獨立 / 同步測試：兩個隔離 SMU 通道，支持獨立控制、同步輸出與數據聯動，適配多引腳器件或雙器件并行測試，效率翻倍。
- 四象限源與測量：可作為電源或電子負載，輸出 / 測量正負電壓與電流，覆蓋 IV 曲線全范圍，無需額外儀器。
- 高速與高精度：6? 位 ADC 保證微弱信號捕捉（10pA/100nV 分辨率），20k 讀數 / 秒滿足量產快速測試；TSP 技術使系統速度較傳統通信提升 200%。
- 編程與擴展靈活：兼容 SCPI 與 TSP 腳本，支持 2400 SMU 指令仿真，舊代碼可直接移植；TSP-Link 實現多機并行同步，無主機開銷。
- 豐富軟件生態：適配 KickStart 快速設置、LabVIEW 驅動與第三方測試軟件，支持 IV 掃描、脈沖測試、閾值測量等多種模式。
三、典型應用場景
- 半導體器件：二極管、MOSFET、IGBT 的 IV 特性、擊穿電壓、導通電阻測試。
- 新材料與器件：納米材料、傳感器、MEMS 的低電流 / 高阻抗測量。
- 新能源：太陽能電池、鋰電池材料的功率特性與充放電測試。
- 無源元件：高精度電阻、電容、電感的參數表征與老化篩選。
- 可靠性測試：多通道并行加速老化，同步記錄電壓 / 電流 / 溫度數據。
四、使用與維護要點
- 預熱與校準：開機預熱 2 小時確保穩定；建議每年校準一次，維持精度指標。
- 連接規范：優先使用三同軸電纜與遠端檢測，減少接觸電阻與噪聲；高壓測試需配安全夾具。
- 編程效率：用 TSP 腳本內置測試邏輯，減少 PC 通信開銷；利用 TSP-Link 實現多機同步，提升并行測試吞吐量。
- 安全操作：設置合適的電壓 / 電流上限，啟用保護功能；異常時自動關斷輸出，避免 DUT 損壞。
