2460吉時利2460數字源表
2460吉時利2460數字源表

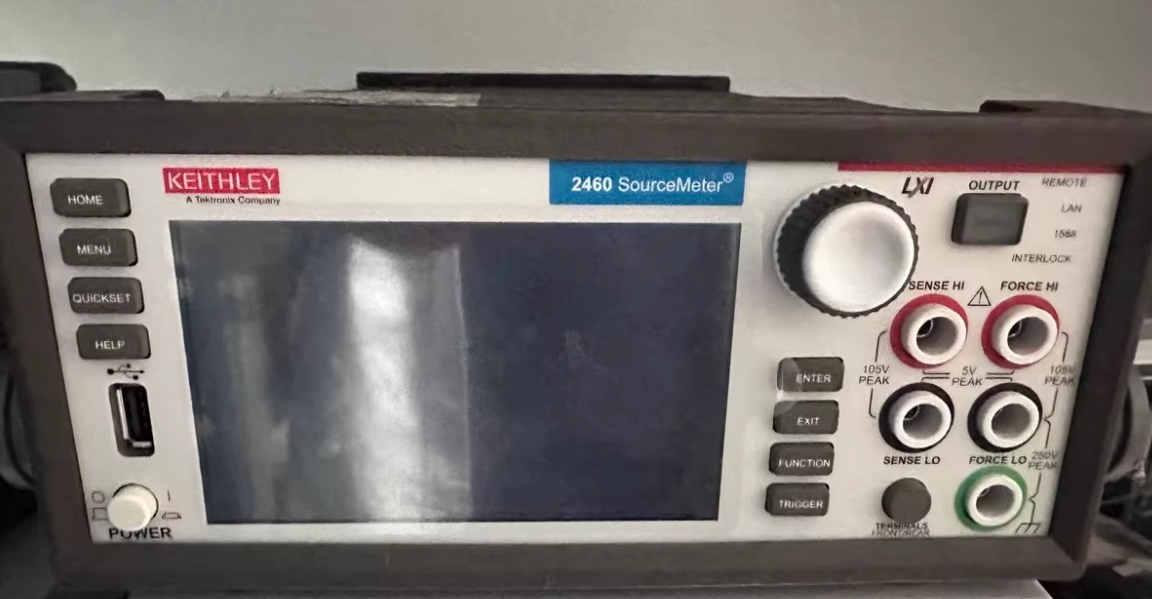

吉時利 2460 是單通道觸摸屏高功率數字源測量單元（SMU），以 100W 功率、±105V 電壓、±7A（直流 / 脈沖）電流輸出、6? 位分辨率為核心，主打功率半導體與材料的 I?V 表征，兼顧易用性與自動化能力，適合 SiC/GaN 器件、功率 MOSFET、IGBT 等大功率器件研發與生產測試。以下是詳細介紹：
核心參數
| 參數類別 | 具體數值 |
|---|---|
| 輸出功率 | 100W（連續） |
| 最大輸出電壓 | ±105V |
| 最大輸出電流 | ±7A（直流 / 脈沖） |
| 基本精度 | 0.012% |
| 顯示分辨率 | 6? 位（電流 100nA，電壓 10μV） |
| 測量速率 | 4.5 位時 GPIB 可達 3000 讀數 / 秒 |
| 通信接口 | GPIB、USB 2.0、LAN（標配）、觸發鏈路、TSP?Link |
| 操作溫度 | 0℃ - 50℃ |
| 尺寸 | 89mm×213mm×370mm |
| 重量 | 4.1kg（9.0 lbs） |
| 顯示 | 5 英寸電容觸摸屏（800×480） |
| 連接端口 | 前面板香蕉插孔，后面板螺釘端子 |
關鍵特性
- 高功率寬量程輸出：100W 功率覆蓋大功率器件測試，±105V/±7A 適配 SiC/GaN、IGBT 等寬電壓 / 電流范圍器件，四象限工作可模擬電源 / 負載雙向工況，精準表征器件導通 / 阻斷特性。
- 直觀觸摸屏操作：5 英寸電容屏搭配圖形化 GUI，Quickset 一鍵切換 I?V、電阻、二極管、電源模式，內置背景敏感幫助系統，降低復雜測試流程學習成本，支持拖拽與點擊快速配置參數。
- 高精度測量能力：6? 位分辨率，電流 100nA、電壓 10μV 分辨力，4 線電阻測量消除引線誤差，適配低阻與高精度測試，可捕捉納安級電流變化與微伏級電壓波動。
- 智能觸發與編程：TriggerFlow 圖形化觸發系統，支持 255 級復雜觸發模型，可通過前面板或遠程構建；TSP/SCPI 雙編程接口，內置比較器支持最快 500μs Pass/Fail 測試，源內存可存 100 組配置，脫離 PC 獨立運行。
- 自動化與數據管理：標配 LAN 接口，兼容 LabVIEW、Python 等平臺，支持 TSP?Link 擴展多臺儀器協同測試；內置數據顯示、繪圖與電子數據表輸出功能，KickStart 軟件支持無編程快速測試。
- 多重保護機制：過流、過壓、過功率保護，主動互鎖接口，防止器件與儀器損壞，適配長時間老化與可靠性測試。
典型應用場景
- 功率半導體：SiC/GaN 器件、功率 MOSFET、IGBT、晶閘管的 I?V 特性、安全工作區（SOA）與開關特性測試。
- 電源與能源：DC?DC 轉換器、電源管理模塊、太陽能電池 / 面板、電池的效率與老化測試。
- 光電子與材料：大功率 LED、OLED 的正向 / 反向特性測試，電化學電池的循環伏安法與電沉積研究。
- 汽車電子：車載功率模塊、電機控制器的導通電阻與耐久性測試。
