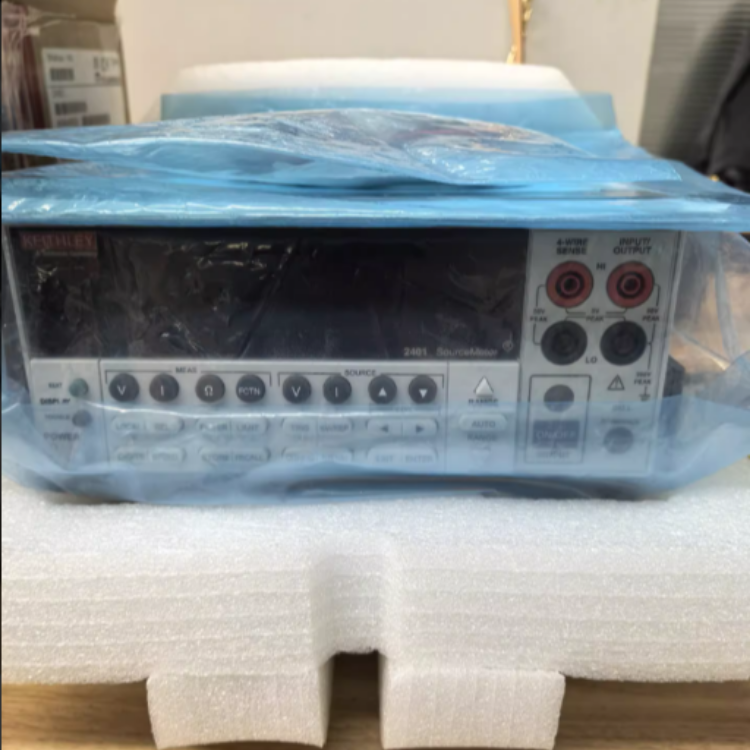

2401/吉時利2401數字源表
2401/吉時利2401數字源表
吉時利 2401 是2400 系列的低壓經濟型數字源表（SMU），集精密電壓 / 電流源、萬用表、電子負載于一體，主打20V/1A 低壓場景的高性價比測試，核心信息如下：
一、核心參數（源 / 測量 / 精度）
類別 | 參數 |
|---|---|
源 / 測量范圍 | 電壓：±1μV~±20V（4 量程）；電流：±10pA~±1A（7 量程）；功率：20W（四象限） |
精度與分辨率 | 基本測量精度 0.012%；6? 位分辨率；DCV 0.012%+300μV，DCI 0.012%+600nA |
四象限能力 | 可正向 / 反向源 / 阱電流，適配雙向特性測試（如 LED 正反向、電池充放電） |
采樣與讀數 | 1700 讀數 / 秒（GPIB 4? 位）；5000 點 5? 位緩存，支持快速分選 |
電阻測量 | 2/4/6 線遠程感測，程控電流驅動 + 電壓鉗位，6 位線電阻測量 |
二、核心功能亮點
五合一集成電壓源、電流源、電壓表、電流表、電阻表一體化，替代多儀器組合，節省測試空間與成本。
低壓場景優化20V/1A 量程 + 10pA/100nV 分辨率，適配低電壓器件（如高亮度 LED、光伏電池、低壓半導體）的小信號測試。
四象限工作支持源（輸出功率）與阱（吸收功率）模式，可測電池充放電、二極管反向漏電流等雙向特性。
高性價比價格僅為 2400 的 60% 左右，保留 2400 系列的 0.012% 基本精度，適合預算有限的研發 / 產線。
擴展性與集成標配 GPIB/RS-232 / 觸發鏈路，支持 SCPI 編程；可選遠程感測（補償線阻），適配 ATE 系統。
安全保護過壓 / 過流 / 過溫保護，可編程鉗位，避免低壓器件損壞。
三、物理與接口
- 尺寸：半機架寬 213mm × 高 89mm × 深 370mm（節省機架空間）
- 重量：約 5.9kg
- 接口：GPIB（IEEE-488）、RS-232、觸發 I/O、遠程感測端子
四、適用場景
- 低電壓器件：高亮度 LED（LIV 測試）、光伏電池（I-V 特性）、低壓半導體（漏電流）
- 無源元件：精密電阻、壓敏電阻的低壓參數測試
- 教育 / 研發：實驗室基礎 I-V 特性分析、學生實驗平臺
- 產線測試：低成本自動化分選、低壓器件來料檢驗
