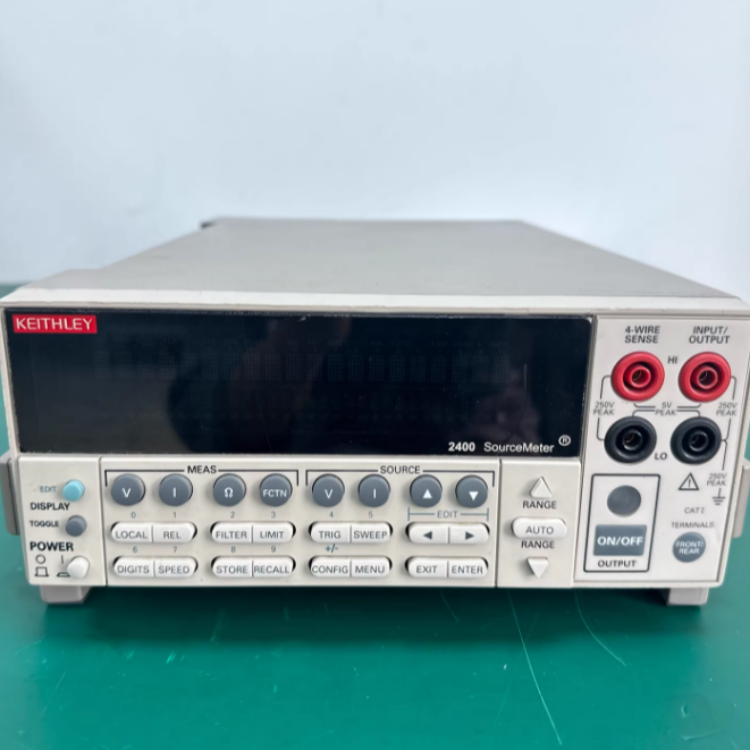

吉時利2400數字源表2400
吉時利2400數字源表2400
吉時利 2400 是經典單通道數字源表（SMU），集精密電壓 / 電流源、萬用表、電子負載于一體，以四象限工作、0.012% 基礎精度、6? 位分辨率為核心優勢，適配半導體、元器件、材料的 IV 特性與自動化產線測試，核心信息如下：
一、核心源與測量參數
類別 | 參數 |
|---|---|
源 / 測量范圍 | 電壓 ±210V，電流 ±1A；功率 20W（直流）；電流測量低至 10pA，電壓測量低至 100nV |
精度與分辨率 | 基本測量精度 0.012%；6? 位分辨率；DCV 0.012%+300μV，DCI 0.012%+600nA |
四象限能力 | 可源可阱，適配雙向電流 / 電壓特性測試（如二極管正反向、電池充放電） |
采樣與讀數 | 數字化采樣率 1M 樣點 / 秒；4? 位 GPIB 1700 讀數 / 秒，支持快速分選 |
電阻測量 | 2/4/6 線遠程感測；程控電流驅動 + 電壓鉗位，6 位線電阻測量 |
二、核心功能亮點
- 五合一集成：電壓源、電流源、電壓表、電流表、電阻表一體化，減少多儀器同步誤差，節省測試空間與成本。
- 四象限工作：可正向 / 反向源與阱電流，適配雙向特性器件（如 MOSFET、電池、光伏組件）。
- 高精度低噪聲：6? 位 ADC，10pA/100nV 分辨率，噪聲低，適配亞閾值電流、反向漏電流等小信號測量。
- 高速與自動化：1700 讀數 / 秒（GPIB）；內置通過 / 失效比較器；可編程 DIO 用于探針 / 分選控制；接觸檢查防誤測。
- 遠程與擴展：2/4/6 線遠程感測（補償線阻）；SCPI GPIB、RS-232、觸發鏈路，適配 ATE 集成。
- 安全與保護：過壓 / 過流 / 過溫保護，可編程鉗位，避免器件損壞。
三、物理與接口
- 尺寸：半機架寬（213mm）× 高 133mm× 深 495mm，節省機架空間
- 重量：約 5.9kg，便于移動與集成
- 接口：GPIB（IEEE-488）、RS-232、觸發 I/O、數字 DIO、遠程感測端子
四、適用場景
- 半導體器件：二極管、MOSFET、IGBT 的 IV 特性與漏電流測試
- 無源元件：精密電阻、壓敏電阻、熱敏電阻的參數與電壓系數測量
- 電池 / 光伏：充放電特性、開路電壓、短路電流與轉換效率評估
- 自動化產線：快速分選、來料檢驗與一致性測試
- 材料研究：半導體材料、傳感器的直流參數表征
