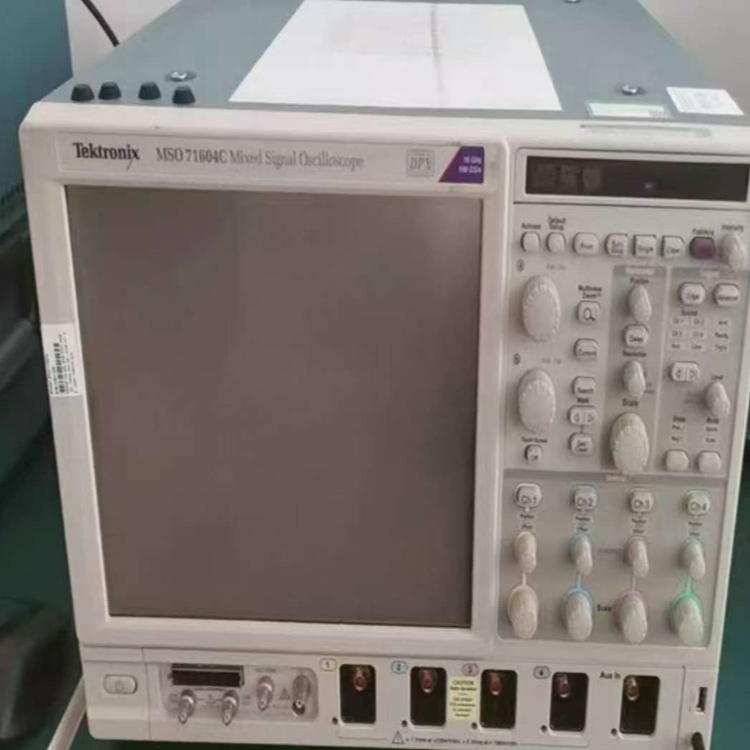

泰克MSO71604C示波器MSO71604C
泰克MSO71604C示波器MSO71604C
MSO71604C 是泰克70000 系列的高端 16GHz 混合信號示波器（MSO），主打高速信號的模擬 + 數字同步分析，是面向 5G、高速芯片、射頻等領域的專業測試儀器，核心信息如下：
一、核心硬件參數
類別 | 參數 |
|---|---|
通道配置 | 4 個模擬通道 + 16 個數字邏輯通道（共 20 通道） |
帶寬 | 16GHz（全模擬通道），典型上升時間約 44ps（可捕捉超高速信號細節） |
采樣率 | 2 通道時 100GSa/s，4 通道同時工作時 50GSa/s；數字通道 80ps 定時分辨率（12.5GSa/s） |
存儲深度 | 標準 62Mpts / 通道（可擴展至 250Mpts），支持長時段復雜信號完整記錄 |
波形更新率 | >300,000 波形 / 秒（業內領先，快速捕捉偶發異常信號） |
垂直分辨率 | 10 位 ADC（比傳統 8 位示波器量化誤差減少 75%），提升小信號測量精度 |
顯示 | 15.4 英寸 WXGA 彩色大屏（1280×800 分辨率） |
二、核心功能亮點
高速混合信號分析
- 支持 4 路 16GHz 模擬信號 + 16 路數字信號同步觸發、顯示、解碼，適配 DDR5、PCIe 5.0 等高速總線的物理層 + 協議層關聯調試。
- 數字通道提供 80ps 定時分辨率，可捕捉高速數字信號的細微時序誤差。
信號完整性工具
- 內置抖動 / 眼圖分析、電源完整性（PDN）測試功能，支持 56G PAM4 等高速調制信號的質量評估（EVM）。
- 低噪聲本底 + 高信噪比，可精準測量小信號（如 GaN/SiC 器件的開關損耗）。
專業觸發與分析
- 支持Pinpoint 觸發（精準捕獲特定碼型 / 事件）、串行協議觸發（如 PCIe/USB 的數據包觸發）。
- 自動解碼 PCIe 4.0/5.0、USB 3.2、以太網等高速協議，可關聯物理層波形與協議數據。
擴展性
- 兼容泰克 TriMode 探頭（最高 33GHz）、2.5GHz 差分邏輯探頭，適配小型元器件 / 高速信號的探測。
- 支持 VSA 軟件擴展射頻信號分析能力（如 5G NR 調制質量測試）。
三、尺寸與重量
- 尺寸：寬 622mm × 高 445mm × 深 658mm（臺式重型儀器）
- 重量：約 36.7kg（81 磅）
四、適用場景
- 高速數字設計：DDR5/LPDDR5 眼圖測試、SerDes 一致性驗證（56G PAM4）
- 射頻 / 微波：毫米波信號分析、調制質量評估（EVM）
- 嵌入式系統：多核芯片的模擬 + 數字協同調試
- 電源電子：GaN/SiC 器件的高速開關信號測量
