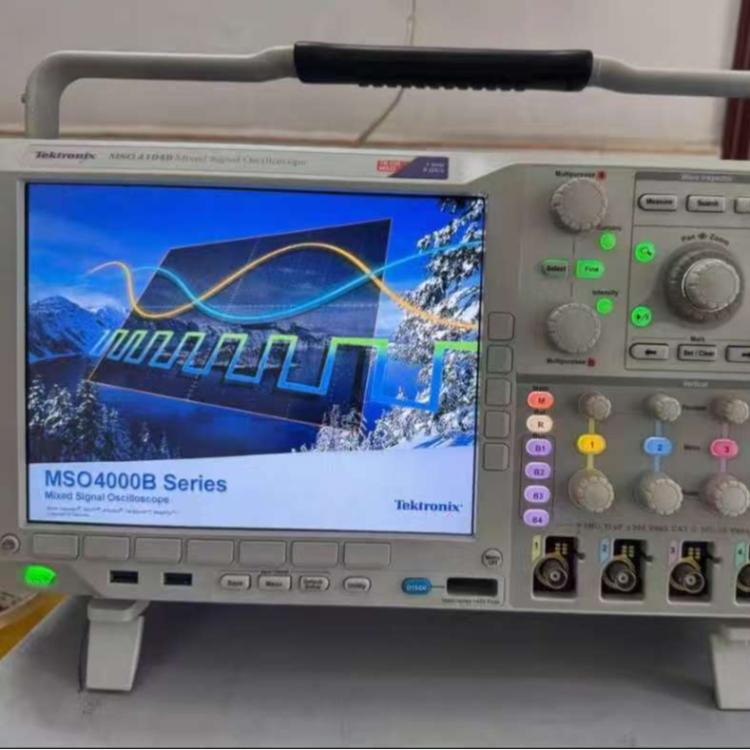

Tektronix泰克MSO4104B示波器
Tektronix泰克MSO4104B示波器
MSO4104B 是泰克4000B 系列的 1GHz 混合信號示波器（MSO），定位中端高性能混合信號分析工具，核心信息如下：
一、核心硬件參數
類別 | 參數 |
|---|---|
通道配置 | 4 個模擬通道 + 16 個數字邏輯通道（共 20 通道） |
帶寬 | 1GHz（全通道），典型上升時間 350ps（可捕捉高速信號細節） |
采樣率 | 全通道 5GSa/s（1/2/4 通道同時工作時均保持 5GSa/s） |
存儲深度 | 全通道標準 20Mpts（可完整記錄長時段信號） |
波形更新率 | >50,000 波形 / 秒（搭配 Wave Inspector 工具，快速定位異常信號） |
顯示 | 10.4 英寸 XGA 彩色大屏（1024×768 分辨率） |
二、功能亮點
混合信號同步分析支持 4 路模擬波形 + 16 路數字信號的同步觸發、顯示與解碼，適配并行總線、串行協議（I2C/SPI/CAN/LIN 等）的調試。
MagnivVu?高分辨率采集數字通道提供 60.6ps 的精細定時分辨率，可捕捉高頻數字信號的細微時序誤差。
TekVPI 探頭接口自動識別探頭參數（如帶寬、衰減比），兼容有源 / 差分 / 電流探頭，簡化測量流程。
擴展性強可選配功率分析、視頻觸發、汽車總線（FlexRay/SENT 等）解碼等功能模塊。
三、尺寸與重量
- 尺寸：寬 457mm × 高 280mm × 深 147mm（小型化設計，節省工作臺空間）
- 重量：約 5kg（11 磅），兼顧便攜性。
四、適用場景
- 嵌入式系統（模擬 + 數字信號協同調試）
- 高速數字電路（1GHz 以內的 FPGA / 處理器信號）
- 汽車電子、工業控制的混合信號設計
