特點
TPS6206x是一個高效的系列
同步降壓DC-DC轉換器。他們
提供高達1.6-A的輸出電流。
輸入電壓范圍為2.7V至6V
該設備非常適合從
5-V或3.3V系統的單節鋰離子電池
供應軌道。TPS6206x在3-MHz固定頻率下運行
頻率并進入省電模式操作
輕負載電流，以保持高效率
整個負載電流范圍。省電模式為
針對低輸出電壓紋波進行了優化。低噪音
應用程序，該設備可以強制固定
通過將mode引腳拉高，實現頻率PWM模式。
在關機模式下，電流消耗為
降低到小于1μA和內部電路
對輸出電容器放電。
TPS6206x系列經過優化，可與微型
1-μH電感器和一個小的10-μF輸出電容器
實現最小的溶液尺寸和高調節
演出
TPS6206x在自由空氣溫度下運行
-40°C至85°C。該設備有小型

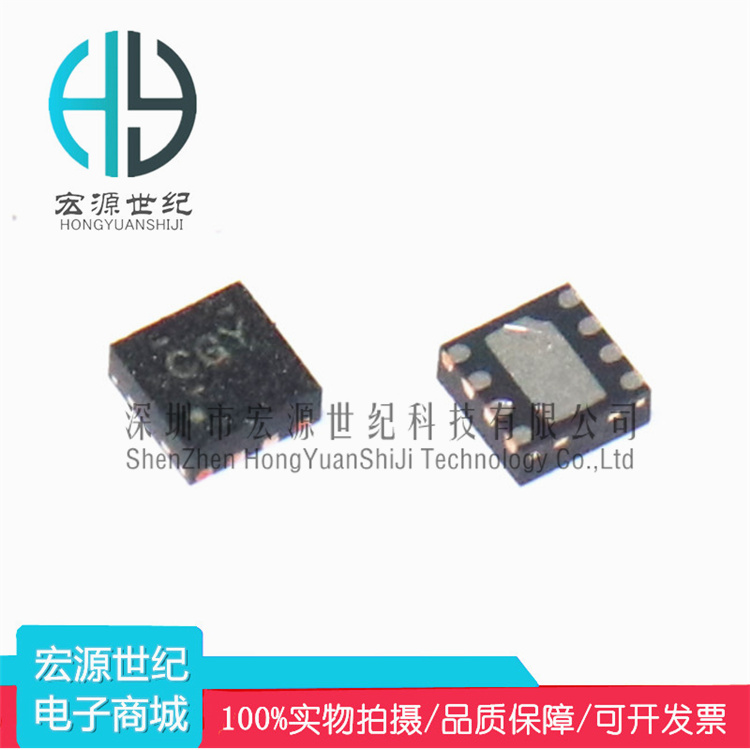

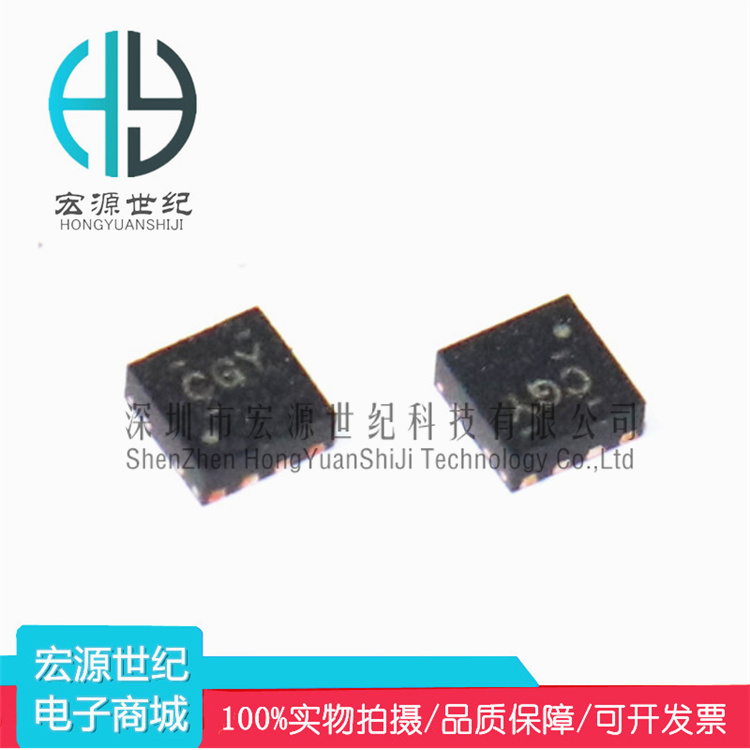

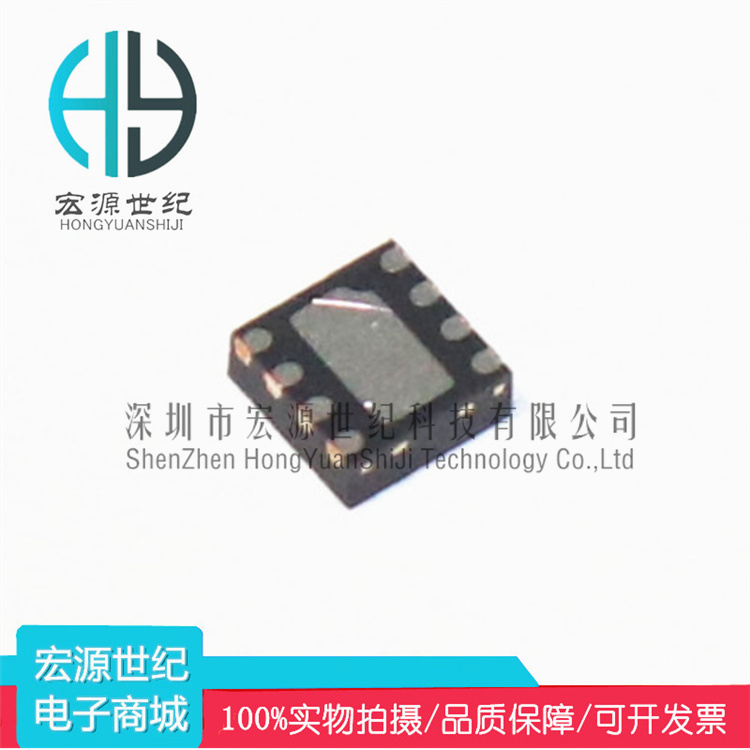

2mm×2mm×0.75mm 8針WSON PowerPAD?
集成電路封裝
描述
?3-MHz開關頻率
?VIN范圍為2.7 V至6 V
?1.6-A輸出電流
?效率高達97%
?省電模式和3-MHz固定PWM模式
?PWM模式下的輸出電壓精度±1.5%
?輸出放電功能
?典型的18-μA靜態電流
?100%占空比，實現最低輟學率
?電壓定位
?時鐘抖動
?支持最大1毫米高度解決方案
?提供2毫米×2毫米×0.75毫米WSON
