特點
SGM8903是一款3rms無點擊/彈出立體聲線路
設計用于刪除輸出的驅動器
用于減少元件數量的隔直電容器
以及成本。該設備非常適合單電源供電
尺寸和成本是關鍵設計的電子產品
參數。
SGM8903能夠將3rms驅動到2.5k?
負載為5V電源電壓。該設備具有差速器
輸入并使用外部增益設置電阻器
支持±1V/V至±10V/V的增益范圍
外部增益電阻器也允許實現
采用二階低通濾波器來補充DAC
SOC轉換器。SGM8903已內置關機功能
彈出/點擊自由開/關控件。
在音頻產品中使用SGM8903可以減少
組件計數與傳統方法的比較
產生3rms輸出。SGM8903沒有
需要大于5V的電源才能產生
8.5VPP輸出，設備也不需要分體式導軌
電源。SGM8903集成了電荷泵
以產生負供電軌，
彈出/點擊自由接地偏置3rms輸出。

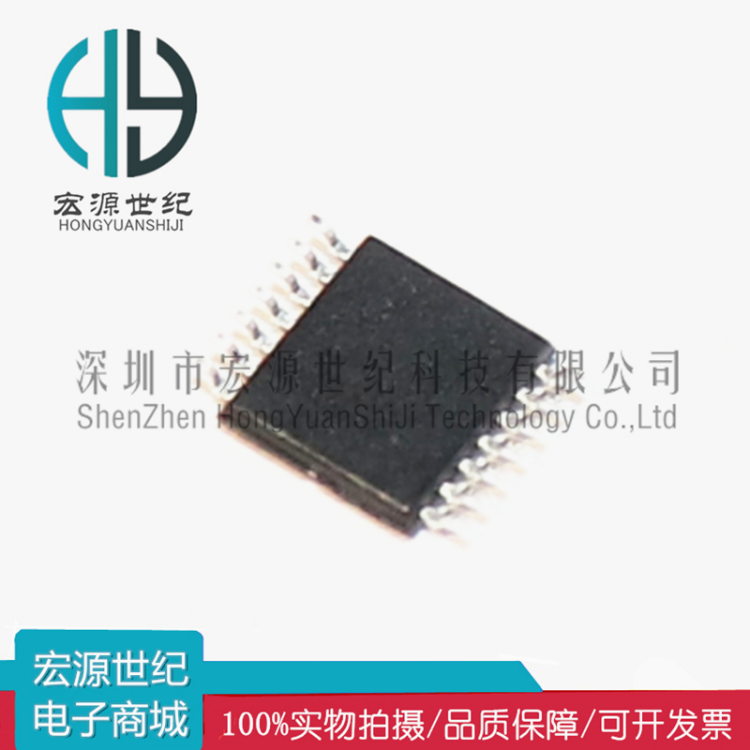

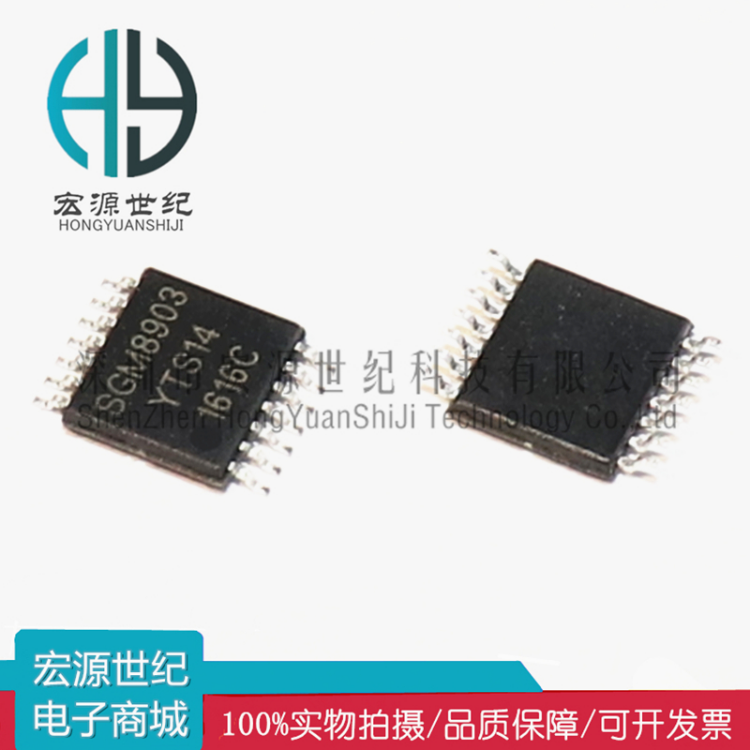

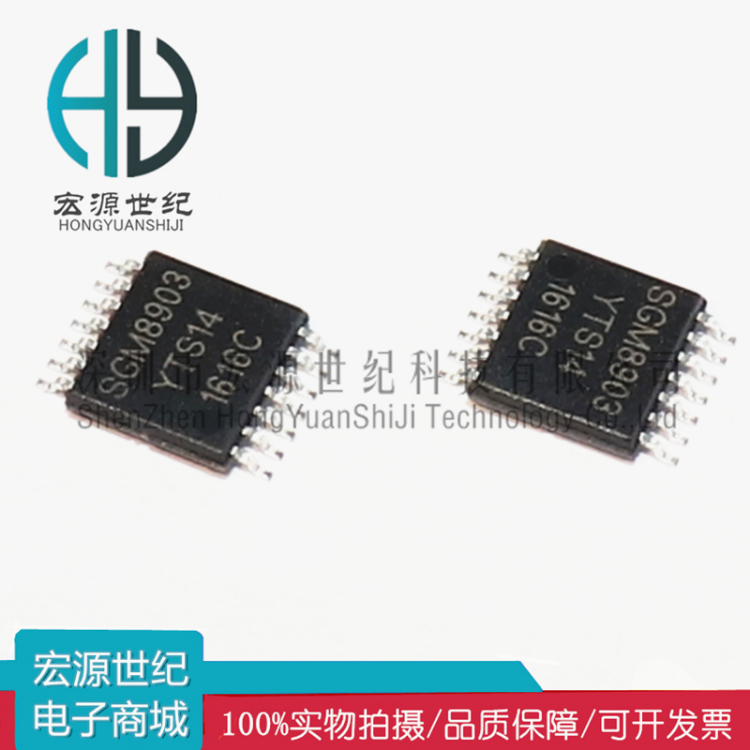

SGM8903提供綠色TSSOP-14版本
包裹。它在環境溫度下運行
溫度范圍為-40℃至+85℃。
描述
?無蓋結構
消除彈出/點擊
消除輸出直流阻斷電容器
提供從直流到直流的平坦頻率響應
20kHz
?低噪音和THD
典型信噪比=114dB
典型VN=5.5μVrms
典型THD+N=0.001%（f=1kHz）
?5V時，2.5k?負載的輸出電壓為3rms
電源電壓
?差分輸入
?-40℃至+85℃工作溫度范圍
?提供綠色TSSOP-14包裝
