特點
SGM4056是一款經濟高效、完全集成的高性能
輸入電壓單節鋰離子電池充電器。這個
充電器使用鋰離子電池要求的CC/CV充電模式
電池。充電器可接受高達
26.5V，但當輸入電壓超過
OVP閾值，通常為6.8V（SGM4056-6.8）或
10.5V（SGM4056-10.5），防止功率過大
耗散。26.5V的額定電壓消除了過電壓
低輸入電壓下所需的電壓保護電路
充電器。
充電電流和充電結束（EOC）
電流可通過外部電阻器編程。
當電池電壓低于通常的2.55V時，
充電器通常為電池預設18%的電量
編程充電電流。當收費
電流降低到可編程EOC電流水平
在CV充電階段，EOC指示為
由
CHG引腳，這是一個開路漏極
輸出。內部熱折返功能可保護
充電器不會出現任何熱故障。
兩個指示引腳(
PPR和
CHG）允許簡單
與微處理器或LED的接口。當否
適配器已連接或禁用時，充電器
從電池中汲取小于1μA的漏電流。
SGM4056有綠色TDFN-3×3-8L，
TDFN-2×3-8L、TDFN-2 x 2-8L和SOIC-8（暴露
襯墊）包裝，額定溫度在-40℃至+85℃之間
溫度范圍。
描述
●單節鋰離子電池的完整充電器或
聚合物電池
●集成通過元件和電流傳感器
●不需要外部阻斷二極管
●組件數量和成本低
●可編程充電電流
●可編程充電結束電流
●充電電流熱反饋
保護
●2.55V涓流充電閾值
●6.8V輸入過壓保護
適用于SGM4056-6.8
●10.5V輸入過壓保護
適用于SGM4056-10.5
●電源輸入的最大電壓為26.5V
●電源存在和充電指示
●電池漏電流小于1μA
當未連接輸入電源或充電器時
殘疾人

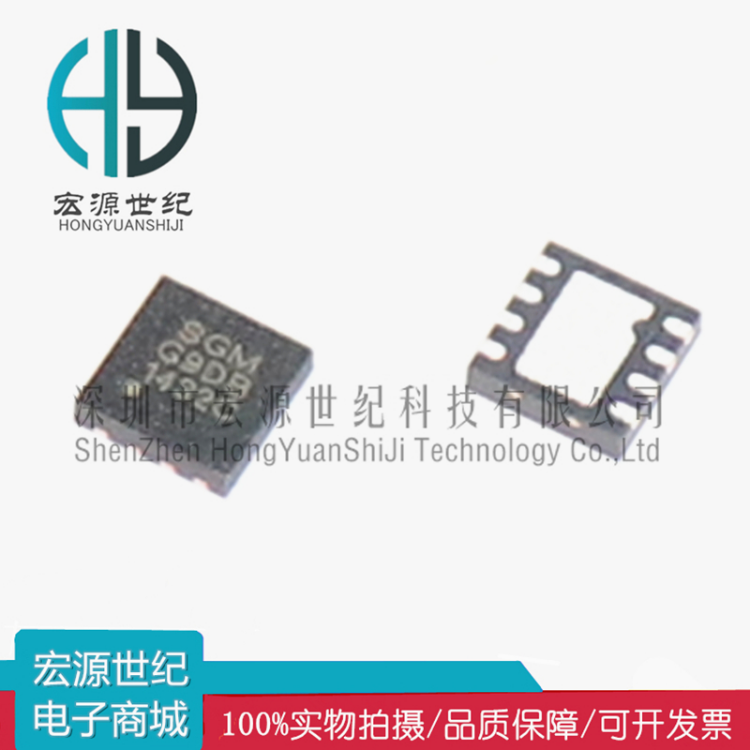

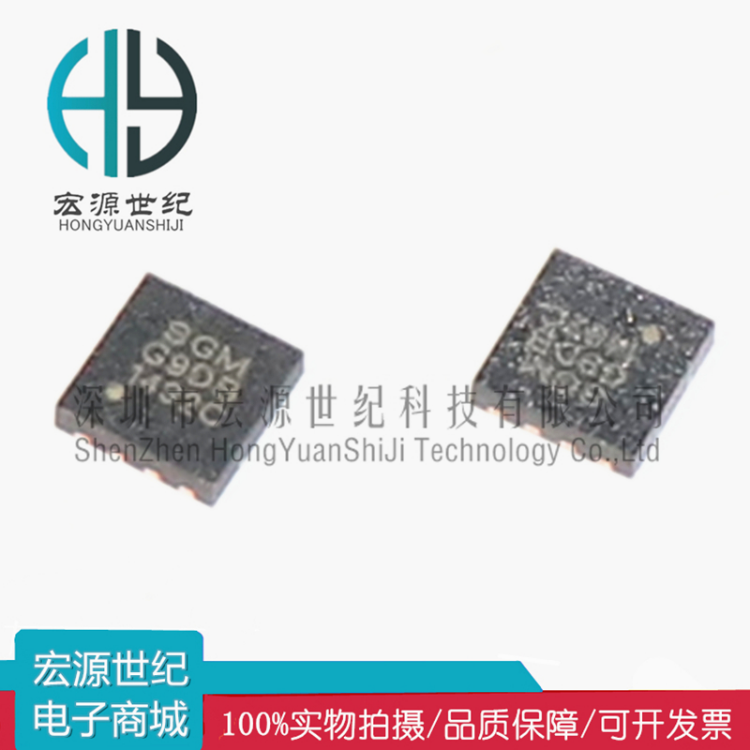

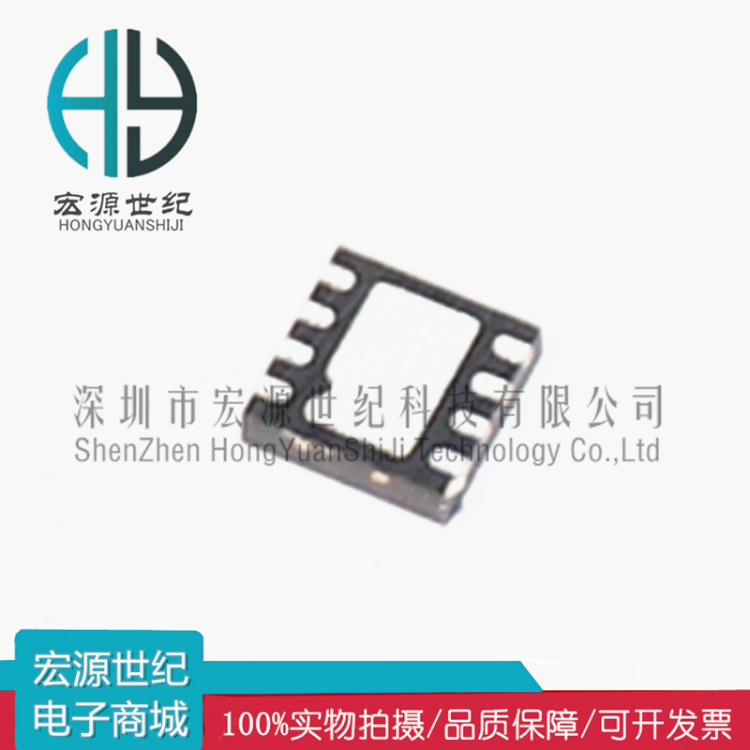

●提供綠色TDFN-3×3-8L、TDFN-2×3-8L、，
TDFN-2×2-8L和SOIC-8（外露焊盤）封裝
