特點
SGM3206是一種電荷泵電壓逆變器
設計用于在以下輸入電壓范圍內運行
1.4V至5.5V。SGM3206可提供高達60mA的電流
輸出電流。典型的轉換效率
在寬范圍的輸出電流下超過85%。這個
固定開關頻率為47kHz。廣泛的供應
電壓非常適合各種供電應用
通過1節鋰離子電池以及2節或3節鎳鎘電池，
鎳氫電池或堿性電池。
該設備需要一個飛跨電容器和兩個小電容器
用于完整電荷泵逆變器的旁路電容器，
使其成為眾多電池供電和
板級應用程序。

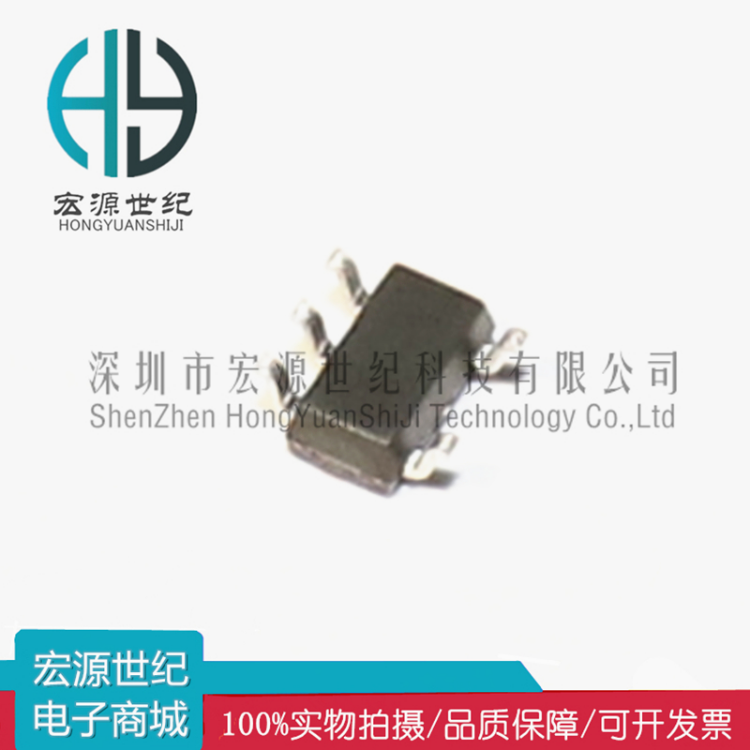

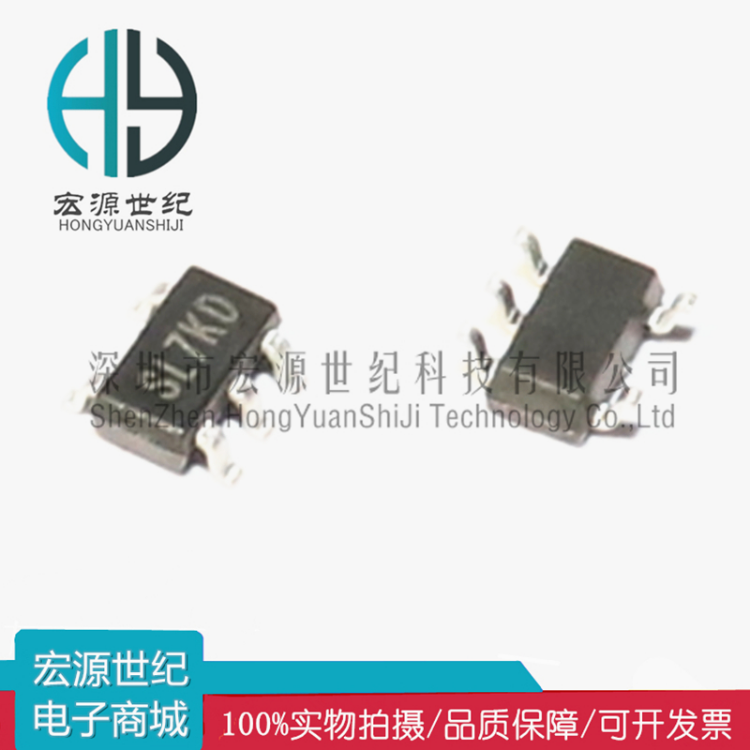

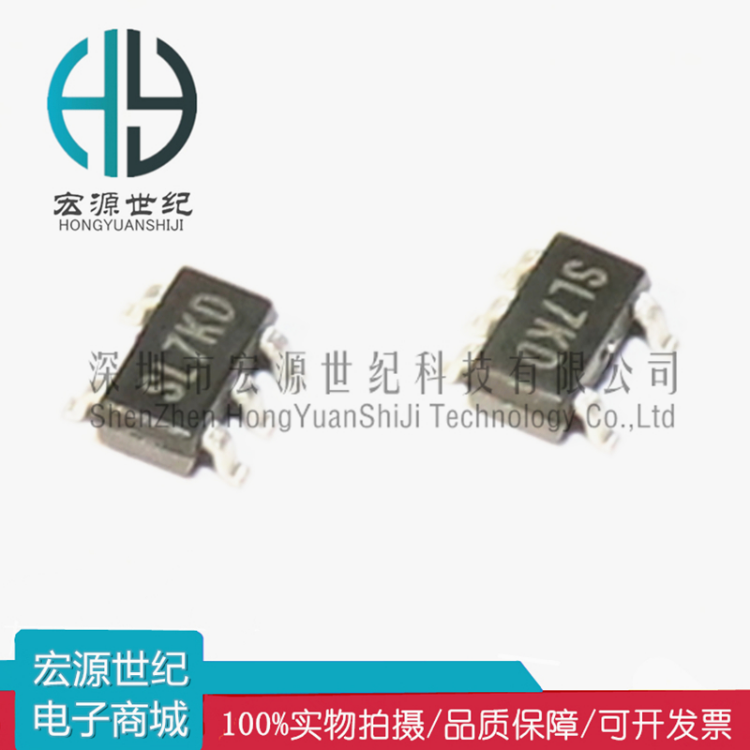

SGM3206提供綠色SOT-23-5版本
包裹。它在環境溫度下運行
溫度范圍為-40℃至+125℃。
描述
●輸入電壓范圍：1.4V至5.5V
●反轉輸入電源電壓
●輸出電流：60mA
●靜態電流：115μA（TYP）
●集成有源肖特基二極管，用于啟動
負載
●-40℃至+125℃工作溫度范圍
●采用綠色SOT-23-5封裝
