特點
SGM3204產生未經調節的負輸出
輸入電壓范圍為1.4V至5.5V。
該設備通常由預調節電源供電
5V或3.3V的軌道。由于其寬輸入電壓范圍
或三個鎳鎘、鎳氫或堿性電池單元，以及
一個鋰離子電池也可以為它們供電。
只需要三個外部電容器即可構建
完整的DC/DC電荷泵逆變器。組裝成a
小封裝，完整的轉換器可以構建在
50mm2板面積。額外的電路板面積和組件
通過替換肖特基二極管實現了計數減少
啟動負載時通常需要的二極管
集成電路。
SGM3204可以提供最大輸出電流
200mA，典型轉換效率大于
在寬輸出電流范圍內為80%。

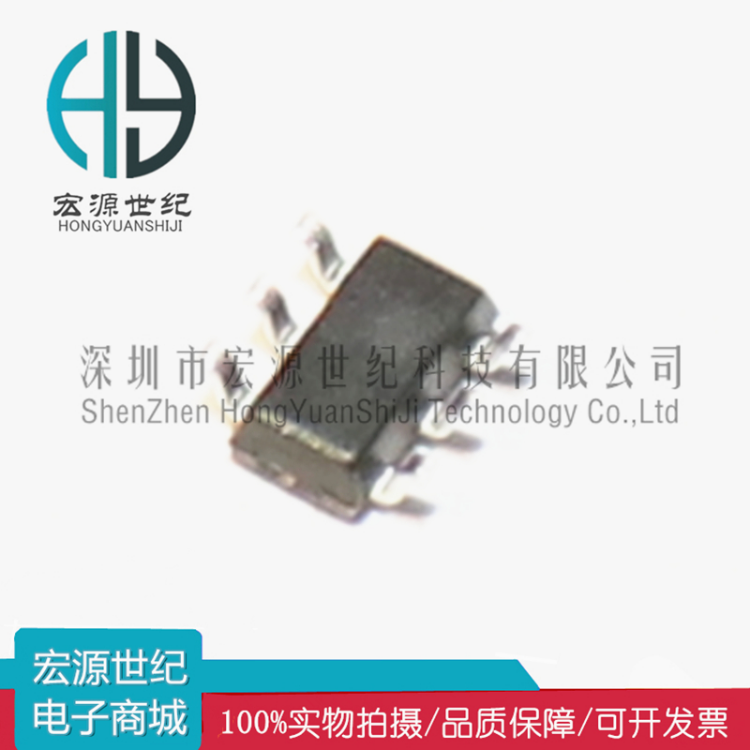

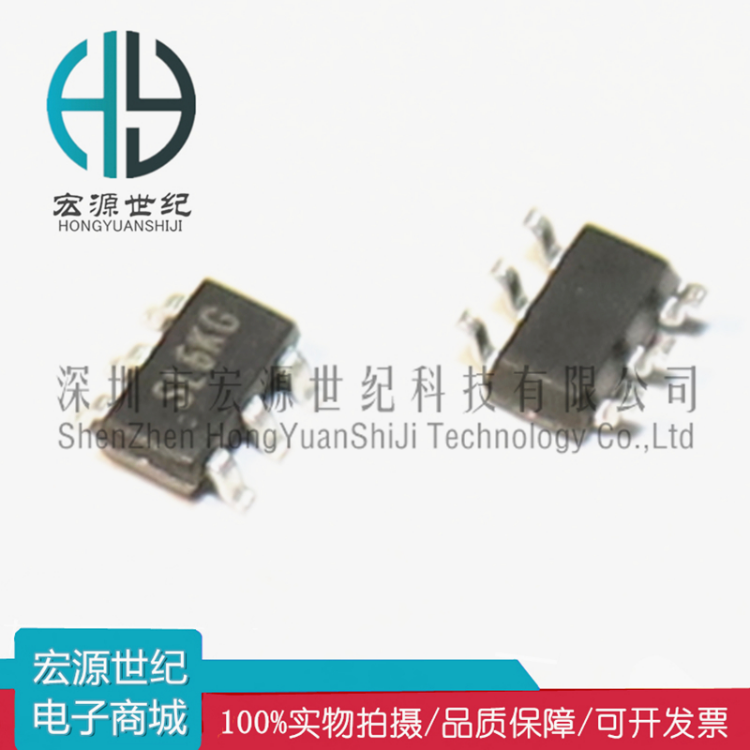

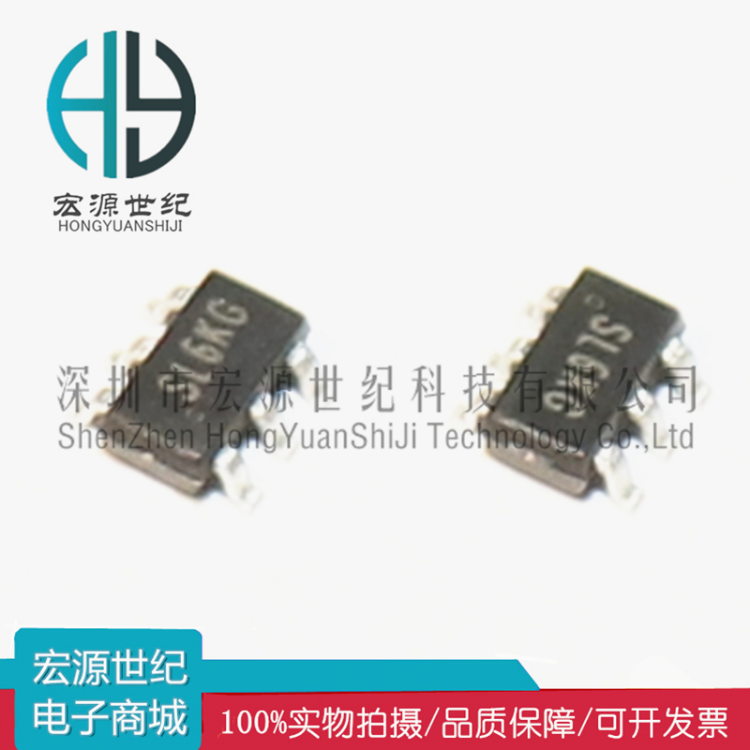

SGM3204采用SOT-23-6封裝。它
在-40℃至-40℃的環境溫度范圍內運行
+85℃
描述
?反轉輸入電源電壓
?輸出電流高達200mA
?輸入電壓范圍為1.4V至5.5V
?靜態電流：1.5mA（典型）
?950kHz開關頻率
?用于啟動的集成有源肖特基二極管
負載
?-40℃至+85℃工作溫度范圍
?提供綠色SOT-23-6封裝
