特點

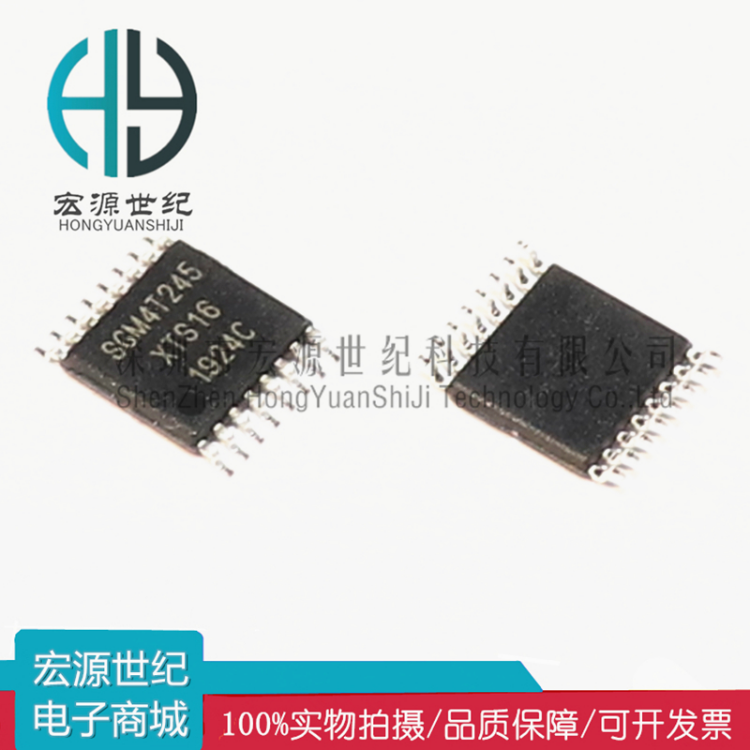

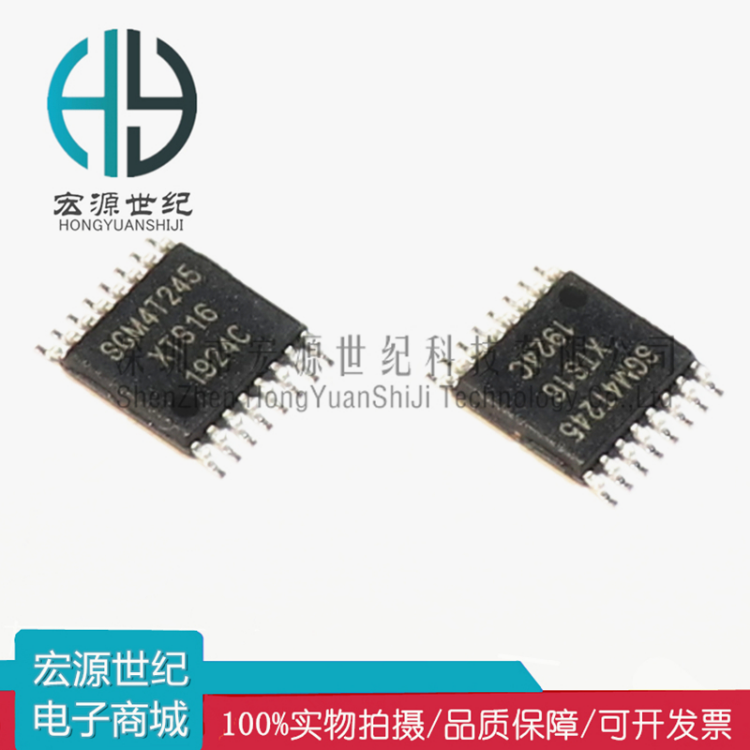

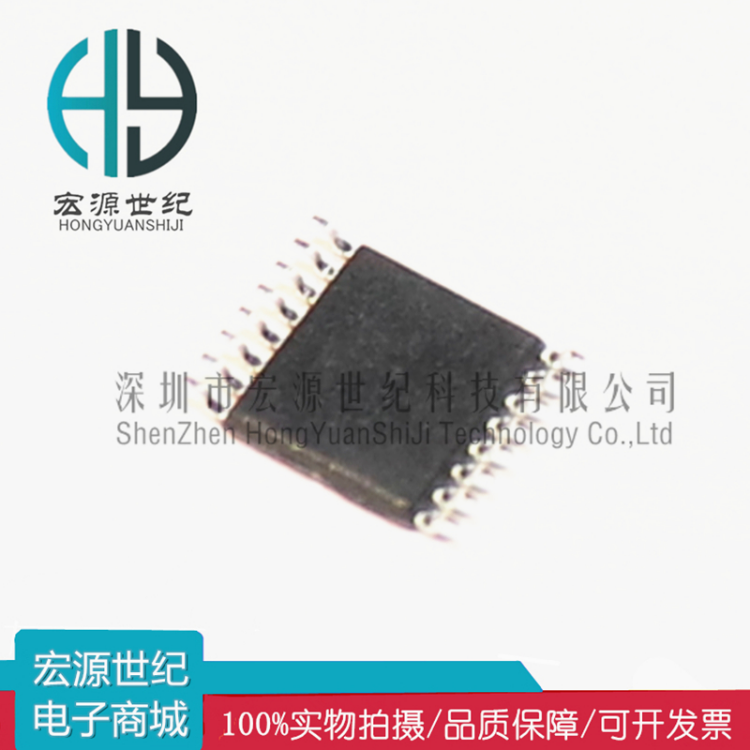

SGM4T245是一款4位雙電源總線收發器
具有可配置的電壓轉換和3態
輸出。該設備可以用作兩個2位
收發器或作為4位收發器。nAn和nBn
是四個2位輸入和輸出端口。nDIR是
方向控制輸入和nOE
輸出啟用
輸入。VCCA和VCCB是電源引腳。供應
VCCA和VCCB的電壓范圍可以從1.2V到5.0V，
使該設備適用于雙向翻譯
在1.2V、1.5V、1.8V、2.5V、3.3V和
5.0V電壓節點。引腳nAn、nOE
參考VCCA和nDIR
nBn引腳參考VCCB。當nDIR設置為高時，
它允許從nAn到nBn的傳輸。當nDIR為
如果設置為低，則允許從nBn到nAn的傳輸。不知道
?????
可用于禁用輸出，以便
公共汽車被有效地隔離了。在掛起模式下，兩者
當任一情況下，nAn和nBn處于高阻抗狀態
VCCA或VCCB輸入處于GND電平。
該設備非常適合部分斷電
使用斷電漏電流（IOFF）的應用
電路。當設備斷電時，電流
將防止回流通過
設備。
OE應通過上拉電阻器連接到VCC
以確保在
通電或斷電，最小電阻
取決于驅動器的電流吸收能力。
SGM4T245有綠色TSSOP-16和
TQFN-2.6×1.8-16L包裝。它在一個
環境溫度范圍為-40℃至+125℃。
描述
●VCCA電源電壓范圍：1.2V至5.0V
●VCCB電源電壓范圍：1.2V至5.0V
●6V的輸入和輸出接口能力
系統環境
●控制輸入電平參考VCCA
●VCCA或
VCCB=0伏
●支持部分掉電模式
●-40℃至+125℃工作溫度范圍
●可選綠色TSSOP-16和TQFN-2.6×1.8-16L
包裝
