特點

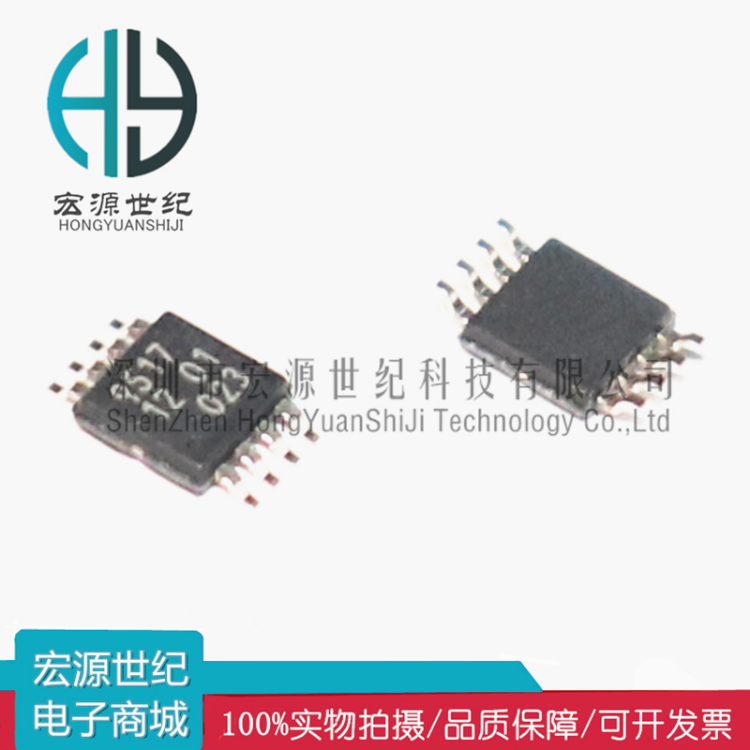

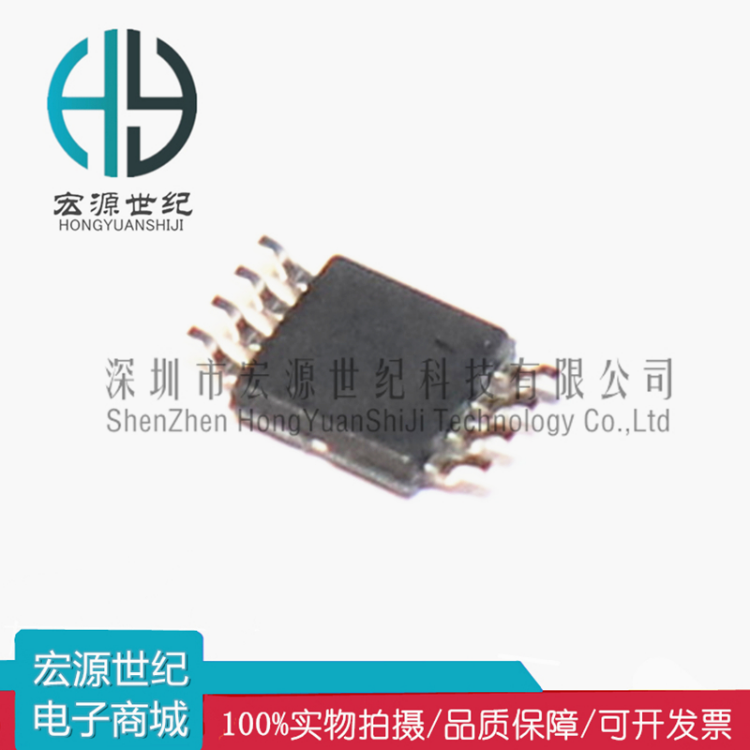

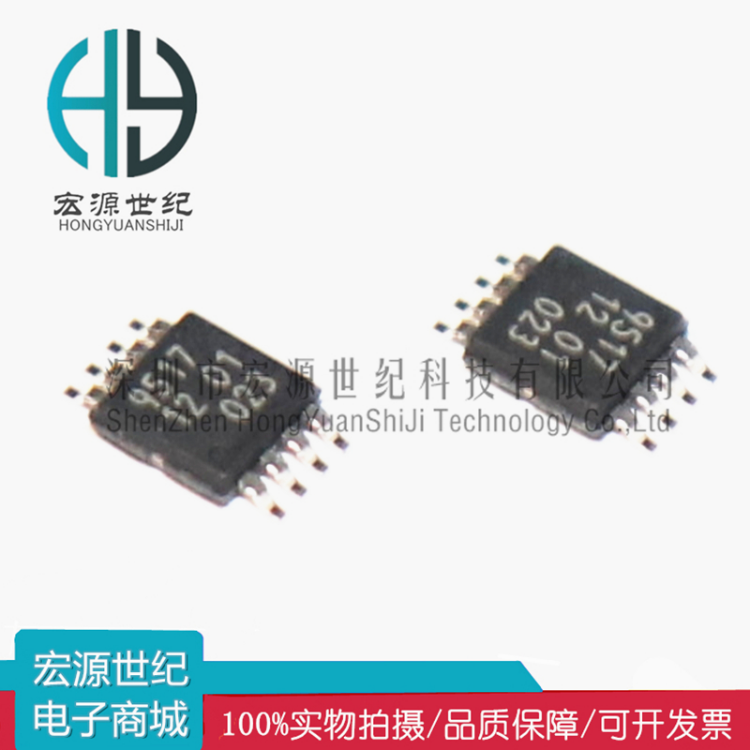

PCA9517是一種CMOS集成電路，可在低電平和低電平之間提供電平轉換
電壓（低至0.9V）和更高電壓（2.7V至5.5V）I2C總線或SMBus應用。
在保留I2C總線系統的所有操作模式和功能的同時
通過提供雙向緩沖，它還允許擴展I2C總線
數據（SDA）和時鐘（SCL）線，從而實現400pF的兩條總線
PCA9517使系統設計者能夠?yàn)閮煞N電壓隔離總線的兩半
以及電容。SDA和SCL引腳具有過電壓耐受性
PCA9517未通電時的高阻抗。
2.7 V至5.5 V總線B側驅動器的行為與PCA9515A上的驅動器非常相似
設備，而可調電壓總線A側驅動器驅動更多電流并消除
靜態偏移電壓。這導致B側的低電平轉換為接近0V
A側為L(zhǎng)OW，可適應較低電壓邏輯的較小電壓擺動。
B側PCA9517 I/O驅動器的靜態偏移設計防止了它們
連接到具有包括PCA9510的上升時間加速器的另一設備，
PCA9511、PCA9512、PCA9533、PCA9544、PCA915A、PCA9526A、PCA9517（B側），
或PCA9518。兩個或多個PCA9517的A側可以連接在一起，
允許在公共總線上使用a側的星形拓?fù)洌⑶襛側可以是
直接連接到具有靜態或動態偏移電壓的任何其他緩沖器。多個
PCA9517s可以串聯連接，從A側到B側，不會產生偏移電壓
只考慮航班延誤的時間。
除非VCCA高于0.8 V且VCC高于2.5 V，否則PCA9517驅動器不會啟用。
EN引腳也可用于在系統控制下打開和關閉驅動器。注意安全
應注意僅在總線空閑時更改啟用引腳的狀態。
B側內部緩沖器LOW上的輸出下拉被設置為大約0.5V，
而內部緩沖器的輸入閾值被設置為低約70mV（0.43V）。當
B側I/O在內部被驅動為低，輸入不將低識別為低。
這可以防止出現鎖定情況。a側的輸出下拉
驅動硬盤低電平，輸入電平設置為0.3VCCA，以滿足
在低壓側電源電壓低至0.9V的系統中，較低的低電平。
