下載數據手冊

• ADP1031 點擊下載

  ADP1031 是一款高性能隔離式微功耗管理單元 (PMU)，它將隔離式反激直流/直流穩壓器、反相直流/直流穩壓器和降壓直流/直流穩壓器結合在一起，提供三個隔離的電源軌。此外，ADP1031 包含四個高速串行外設接口 (SPI)隔離通道和三個通用隔離器，適用于需要低功耗和小解決方案尺寸的通道對通道隔離應用。

  ADP1031 適合在 +4.5 V 至 +60 V 的輸入電壓范圍內運行，它可為 VOUT1 生成 +6 V 至 +28 V（可調版本）或 +21 V 和 +24 V（固定版本）的隔離輸出電壓，為 VOUT2 生成 +5.15 V、+5.0 V 或 +3.3 V 的工廠可編程電壓，并可為 VOUT3 生成 ?24 V 至 ?5 V 的可調輸出電壓。

  默認情況下，ADP1031 反激穩壓器在 250 kHz 的開關頻率下運行，而降壓和反相穩壓器在 125 kHz 的頻率下運行。所有三個穩壓器均相互相移以降低電磁干擾 (EMI)。ADP1031 可以在 350 kHz 至 750 kHz 的頻率范圍內由外部振蕩器驅動以便于在敏感應用中進行噪聲過濾。

  ADP1031 中集成的數字隔離器使用 ADI 公司的 iCoupler? 芯片級變壓器技術，已針對低功耗和低輻射發射進行優化。

  ADP1031 采用 9 mm × 7 mm 41 引腳 LFCSP 封裝，適合在 ?40°C 至 +125°C 的結溫范圍內運行。

  應用
  ? ? 工業自動化和過程控制
  ? ? 儀器儀表和數據采集系統
  ? ? 數據和電源隔離

• AD5758 點擊下載

  AD5758是一款單通道、電壓和電流輸出數模轉換器(DAC)，采用AVSS ?33 V（最小值）至AVDD1 +33V（最大值）電源供電，兩個供電軌之間的最大工作電壓為60 V。片內動態功率控制(DPC)利用一個針對最小片內功耗而優化的降壓型DC-DC轉換器，在5 V至27 V范圍內將輸出驅動器電路的電源電壓(VDPC+)調節至VIOUT，使封裝功耗最小。CHART引腳可將HART?信號耦合到電流輸出上。

  該器件采用多功能四線式串行外設接口(SPI)，能夠以最高50MHz的時鐘速率工作，并與標準SPI、QSPI?、MICROWIRE?、DSP和微控制器接口標準兼容。該接口還具有可選SPI循環冗余校驗(CRC)和看門狗定時器(WDT)。與前款產品相比，AD5758改善了診斷功能，如輸出電流監控和集成12位診斷模數轉換器(ADC)。通過在VIOUT、+VSENSE和?VSENSE引腳上集成故障保護開關，提供額外的魯棒性。

  產品聚焦
  ? ? 一系列診斷功能，包括集成 ADC。
  ? ? DPC，使用集成降壓DC-DC轉換器進行熱管理，在更小尺寸的模塊外殼中實現更高的通道數。
  ? ? 在可編程功率控制(PPC)模式下，提供更快的建立時間（15 μs 典型值）。
  ? ? 16 位性能。
  ? ? HART兼容性。
  應用
  ? ? 過程控制
  ? ? 執行器控制
  ? ? 通道隔離模擬輸出
  ? ? 可編程邏輯控制器(PLC)和分布式控制系統(DCS)應用
  ? ? HART 網絡連接

• ADcmXL3021 點擊下載

  ADcmXL3021是一個完整的振動檢測系統，將高性能振動檢測（使用微型機電系統(MEMS)加速度計）和各種信號處理功能相結合，可簡化狀態監控(CBM)系統中的智能傳感器節點開發。MEMS加速度計中的典型超低噪聲密度(26 μg/√Hz)支持出色的分辨率。借助寬帶寬（3 dB平坦度內為DC至10 kHz），可以跟蹤許多機器平臺上的振動信號。

  信號處理包括高速數據采樣(220 kSPS)、4096個時間采樣記錄長度、濾波、窗口、快速傅立葉變換(FFT)、用戶可配置頻譜或時間統計報警以及錯誤標志。串行外設接口(SPI)可以訪問包含振動數據和各種用戶可配置功能的寄存器結構。

  ADcmXL3021采用23.7 mm × 27.0 mm × 12.4 mm鋁制封裝，配有四個安裝法蘭，可使用標準機器螺絲進行安裝。此封裝在寬頻率范圍內可實現與內核傳感器的一致機械耦合。電氣接口通過36 mm靈活電纜上的14引腳連接器連接，支持各種用于系統對接連接器的位置和方向選項。

  ADcmXL3021僅需要采用3.3 V單電源供電，支持-40°C至+105°C的工作溫度范圍。

  應用
  ? ? 振動分析
  ? ? CBM 系統
  ? ? 機器健康
  ? ? 儀器儀表和診斷
  ? ? 安全關斷檢測

• LTC3376 點擊下載

  LTC3376 是一款高度靈活的多輸出電源 IC。該器件包含四個同步降壓轉換器 (配置為共享 8 個 1.5A 功率級)，依靠獨立的 3V 至 20V 輸入供電。DC/DC 通過引腳可搭接的 CFG0 至 CFG3 引腳指定到 15 種功率配置中的一種。LTC3376 將陶瓷電容器集成在封裝中 (用于 BST 引腳)，從而節省 PCB 空間。常用的降壓開關頻率可以使用一個外部電阻器設置、同步至一個外部振蕩器、或設定為默認的內部 2MHz 時鐘。

  所有 DC/DC 的工作模式都可以通過 SYNC/MODE 引腳進行編程，以執行突發模式 (Burst Mode) 或強制連續模式操作。當每個被使能的 DC/DC 位于其最終輸出的規定百分比范圍以內時，PGOOD1 至 PGOOD4 輸出發出指示信號。

  電流監視器可對每個降壓轉換器的負載進行外部監視。EXTVCC 引腳允許內部電路采用 3V 至 5.5V 電源軌供電運行，以提高效率。

  精準 RUN 引腳門限有助于實現上電排序。LTC3376 采用 64 引腳 7mm × 7mm BGA 封裝 (0.8mm 焊球間距)。

  應用
  ? ? 電信/工業
  ? ? 12V 分布式電源系統

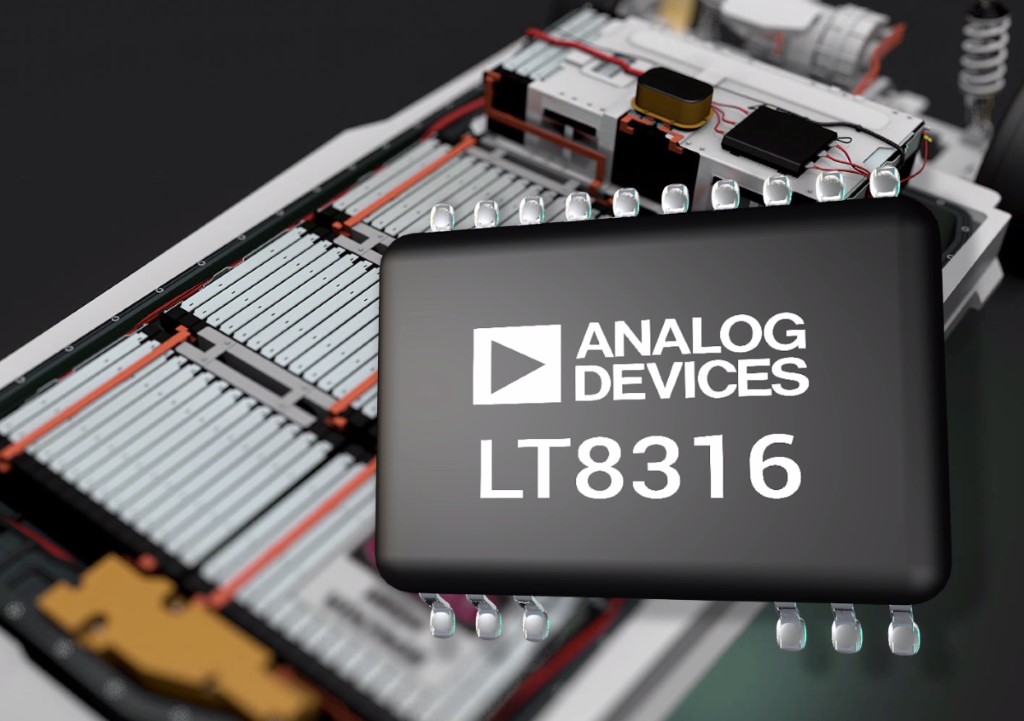

• LT8316 點擊下載

  LT8316 是一款微功率、高電壓反激式控制器。調節無需使用光隔離器。該器件從出現在變壓器第三繞組上的隔離式反激波形對輸出電壓進行采樣。準諧振邊界模式可改善負載調整、減小變壓器尺寸，并保持高效率。

  在啟動時，LT8316 通過一個高電壓電流源為其 INTVCC 電容器充電。在正常運行期間，該電流源關閉，而器件則從變壓器上的第三繞組吸取其所需的功率，從而最大限度降低待機功耗。

  LT8316 可在很寬的輸入電源電壓范圍內工作，并能提供高達 100W 的功率。該器件采用耐熱性能增強型 20 引腳 TSSOP 封裝，去掉了四個引腳以滿足高電壓引腳間隔要求。

  應用
  ? ? 隔離式電信、汽車、工業、醫療電源
  ? ? 隔離型離線式內務處理電源
  ? ? 電動車輛和電池組
  ? ? 用于逆變器柵極驅動器的多輸出隔離式電源

• LTC6228 點擊下載

  LTC6228 是一款速度非常快的低噪聲軌至軌輸出、并具穩定單位增益的運放。其增益帶寬乘積為 890MHz，壓擺率為 500V/μs。僅為 0.88nV/√Hz 的低輸入?yún)⒖茧妷涸肼暫?4VP-P 時優于 ?100dB 的低失真性能 (甚至對于速度快至 2MHz 的大信號也不例外) 使其非常適合那些需要高動態范圍和處理高壓擺率信號的應用 (例如驅動 A/D 轉換器)。其他特點包括停機以及啟用/停用內部偏置電流抵消功能電路 (以優化噪聲性能) 的能力。

  由于兼具低失調、低失調漂移、高增益和高 CMRR，因而使得 LTC6228 成為寬動態范圍應用的絕佳選擇。
  對于 2.8V 至 11.75V 電源電壓，LTC6228 系列可保持超卓的性能，該系列的器件規格在 3V、5V 和 10V (±5V) 電源。
  該運算放大器的輸入范圍擴展至負電源軌，輸出范圍涵蓋整個電源范圍，可容納寬擺幅信號并實現單電源運行。
  對于空間受限的 PCB 布局，LTC6228 可提供 2mm × 2mm DFN 封裝。另外，它也可提供傳統的引線封裝。
  這些放大器可以用作許多高速運放的改進型替代產品，以改善速度、噪聲、失真和動態范圍指標。

  應用
  ? ? 光電子學：快速跨阻抗放大器
  ? ? 驅動快速 A/D 轉換器
  ? ? 有源濾波器
  ? ? 視頻放大器
  ? ? 快速電流感測放大器
  ? ? 高速差分至單端轉換
  ? ? 低電壓高保真放大

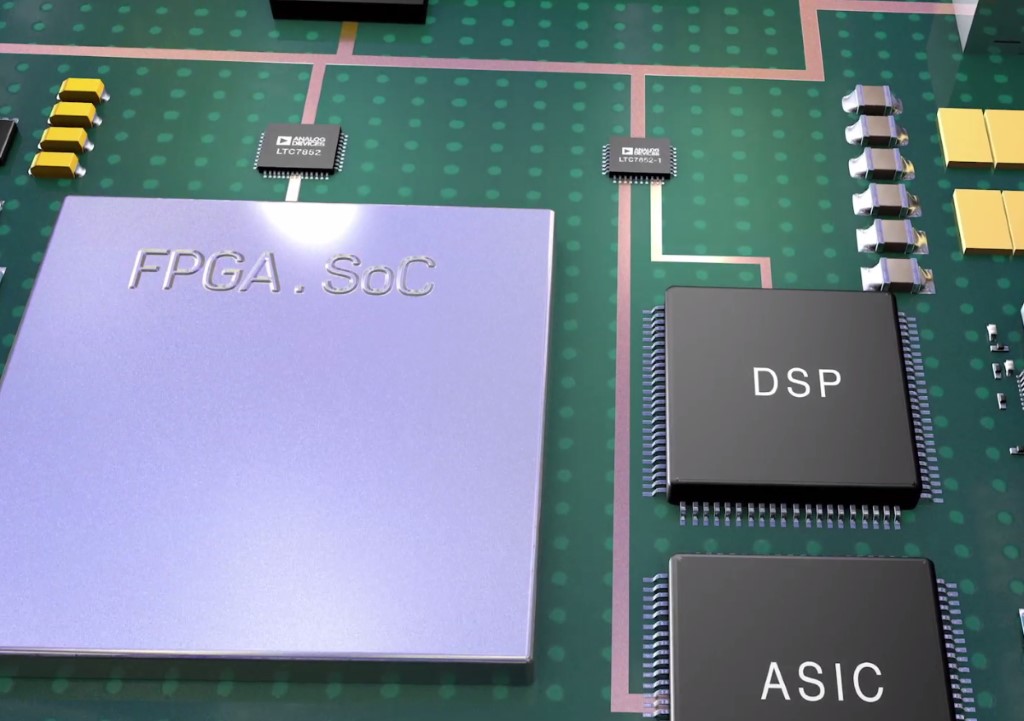

• LTC7852 點擊下載

  LTC7852/LTC7852-1 是一款 6 相、雙輸出電流模式同步降壓型開關穩壓控制器，可與外部功率鏈路器件 (如 DrMOS、電源模塊或分立式 N 溝道 MOSFET 和相關的柵極驅動器)配合使用。其靈活的設計支持 1、2、3、4、5 和 6 相配置。LTC7852 提供一項可改善電流檢測信號信噪比的獨特功能，從而允許使用具非常低 DC 繞組電阻的電感器，以實現最高效率。該控制器的最小導通時間僅為 40ns，從而允許在高降壓比下使用高開關頻率。使用兩個 IC 可并聯 8、10 或 12 相，以滿足高達 400A 的極高電流要求。
  遠端采樣差分放大器和精密基準可提供 0.5V 至 2.0V 的準確輸出電壓。輸入電壓不受控制器的限制。針對輸出短路或過流的打嗝模式保護功能可最大限度降低熱耗散。 LTC7852-1 專為 DrMOS 而特別設計，具有一個內部電流檢測信號。

  應用
  ? ? 計算機系統
  ? ? 電信和數據通信系統
  ? ? DC 配電系統

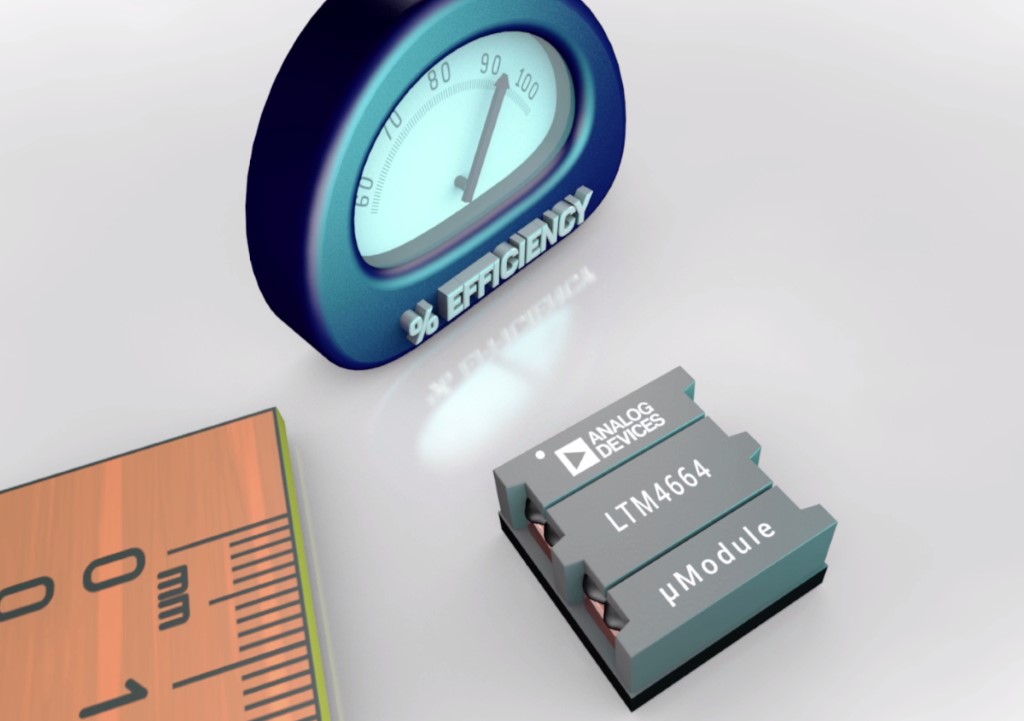

• LTM4664 點擊下載

  LTM4664 是一款具有雙路 25A 輸出的完整非隔離式 48V 輸入、高效率降壓型
  μModule? 穩壓器。該器件內置開關控制器、功率 MOSFET、電感器和支持組件。只需外部電容器即可構成完整的設計。LTM4664 的工作輸入電壓范圍為 30V 至 58V，它可在高達 75W 下支持 0.5V 至 1.5V 的輸出電壓。還可提供一個 25% ? VIN 的中間輸出。LTM4664 產品視頻可在 ADI 網站上觀看。
  LTM4664 雙路 25A 穩壓器使用數字可編程模擬控制環路、精準數據采集電路以及具 ECC 的 EEPROM。利用 LTM4664 的二線式串行接口，能夠以可編程轉換速率和排序延遲時間對 25A 輸出進行裕度調節、微調以及斜坡上升和斜坡下降。真實的輸入電流檢測、輸出電流和電壓、輸入和輸出功率、溫度、正常運行時間值和峰值都是可讀的。

  應用
  ? ? 48V 系統
  ? ? 計算機和網絡設備
  ? ? 電子測試設備
  ? ? 存儲系統
